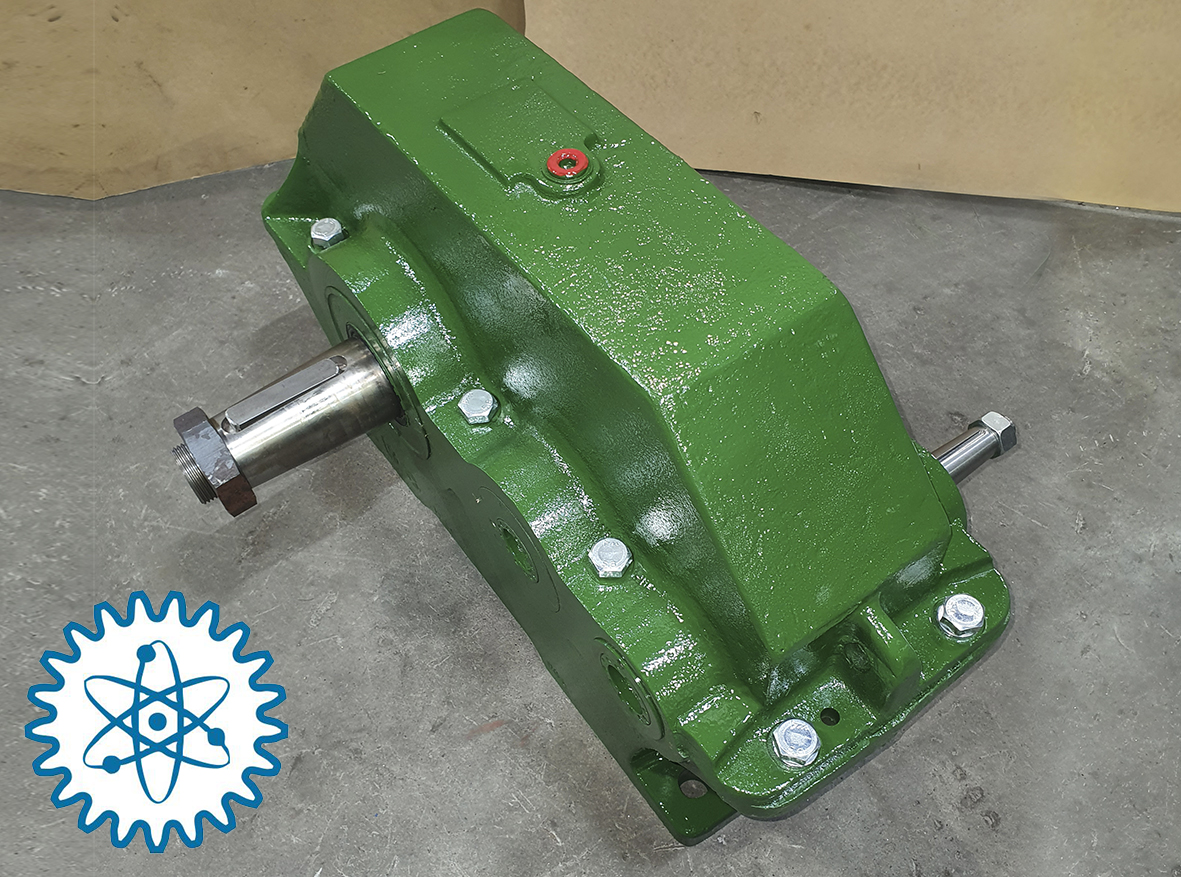

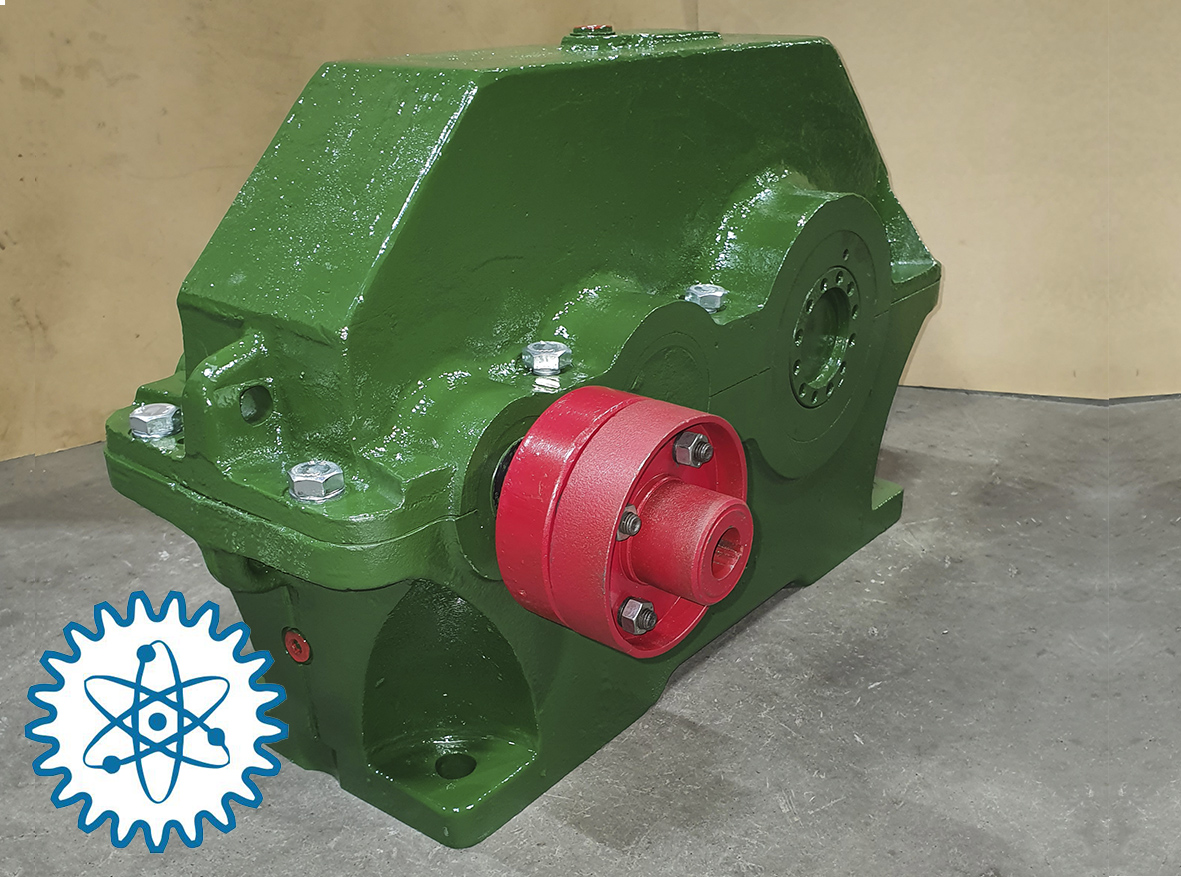

Редуктор цилиндрический горизонтальный двухступенчатый 1Ц2У-200.
Обратится на завод самостоятельно ( продажа от 1 шт) : Телефон для заказа: +7 (343) 319-96-74. | Емайл для заказов:
3199674@mail.ru | Через сайт: |
ЗАО "Редуктор" осуществляет производство и продажу редукторов серии Ц2У поштучно или оптом. Купить 1Ц2У 200 можно от 1 штуки цена от производителя. Доставка осуществляется по России и в страны СНГ. Купить редуктор 1ц2у 200 - Цена редуктора по запросу. Оставить заявку можно заполнив форму на сайте тут. Продукция в наличии на заводе г. Екатеринбург.
В наличии запчасти для Ц2У 200: корпус, крышка, вал, шестерни, подшипник. Оказываем услуги по ремонту.
 |
Редуктор Ц2УКаталог редукторов Ц2У можно посмотреть тут.1. Назначение и устройство:
Редуктор цилиндрический двухступенчатый горизонтальный 1Ц2У-200 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.
Редуктор 1Ц2У-200 выпускается в соответствии с ГОСТ Р 50891-96 и ТУ 2-056-243-86.

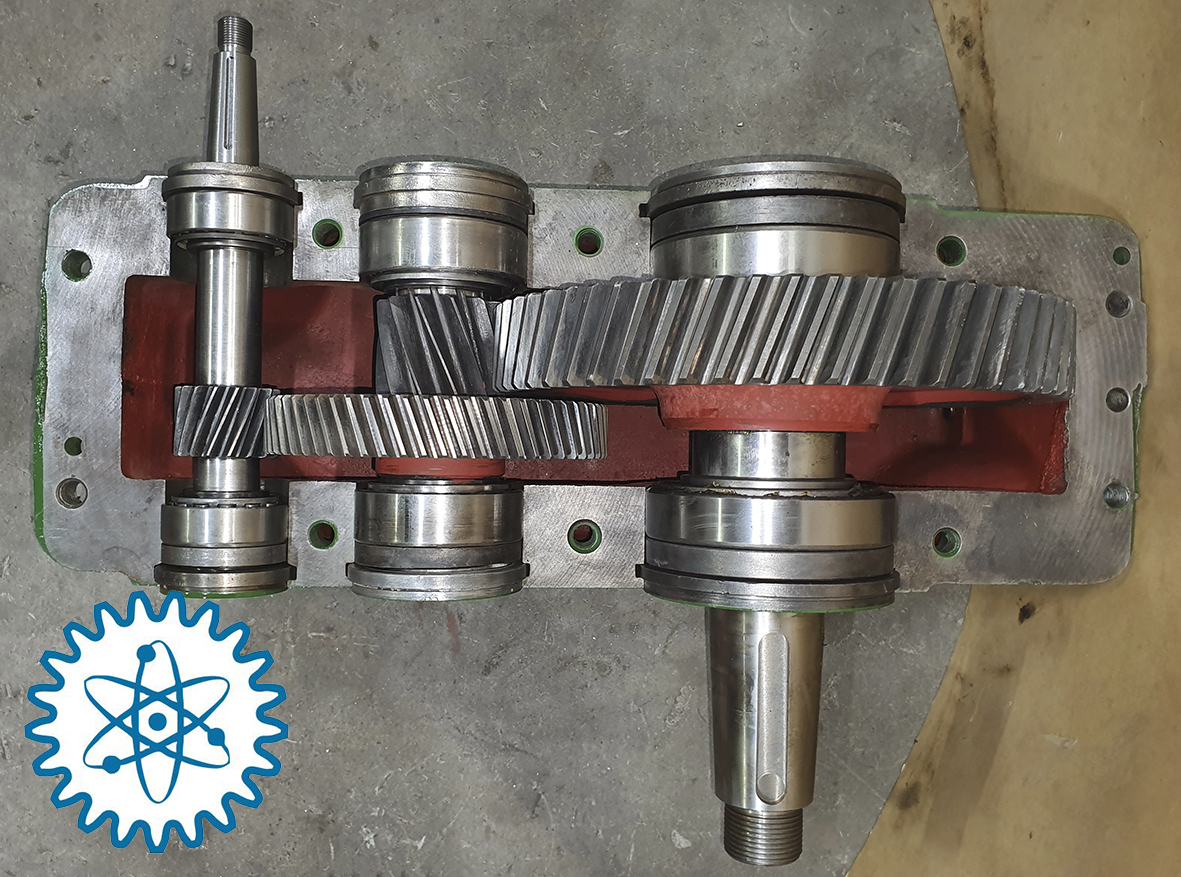

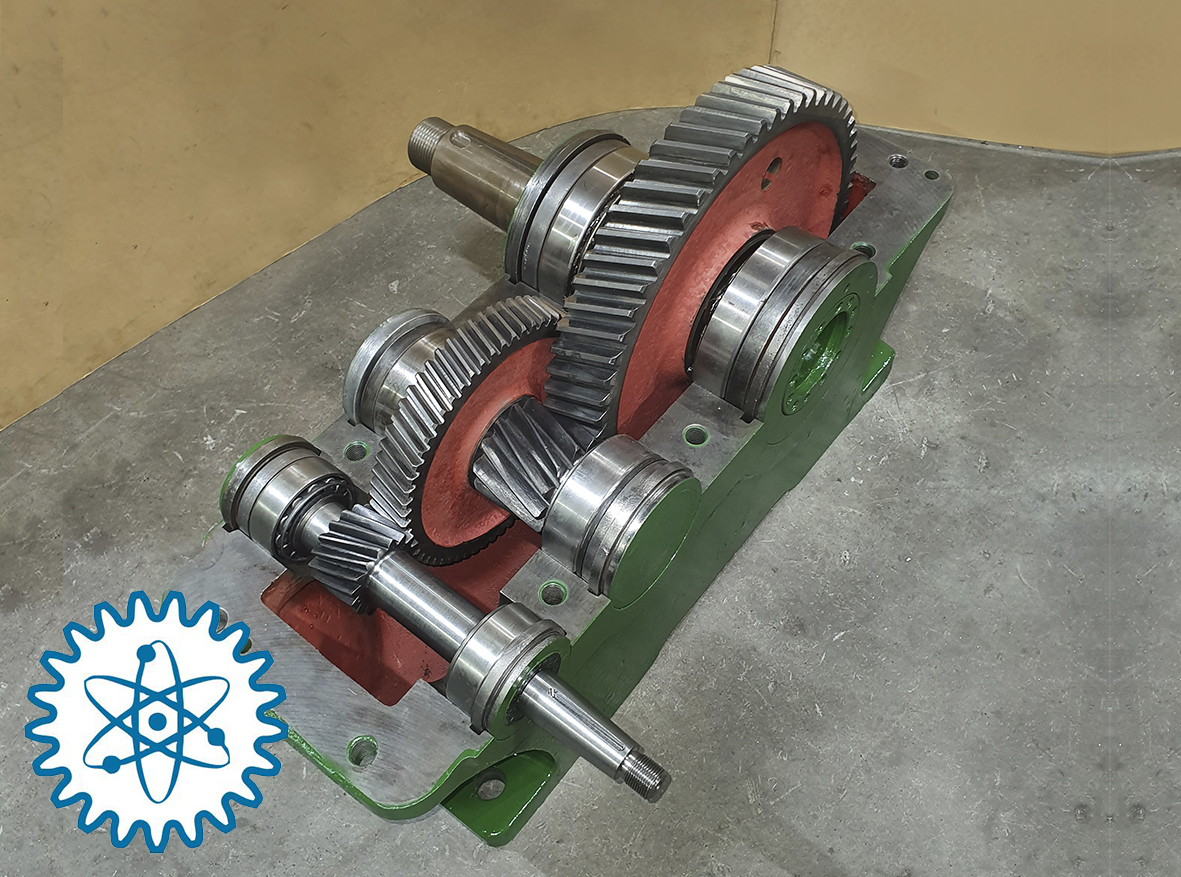

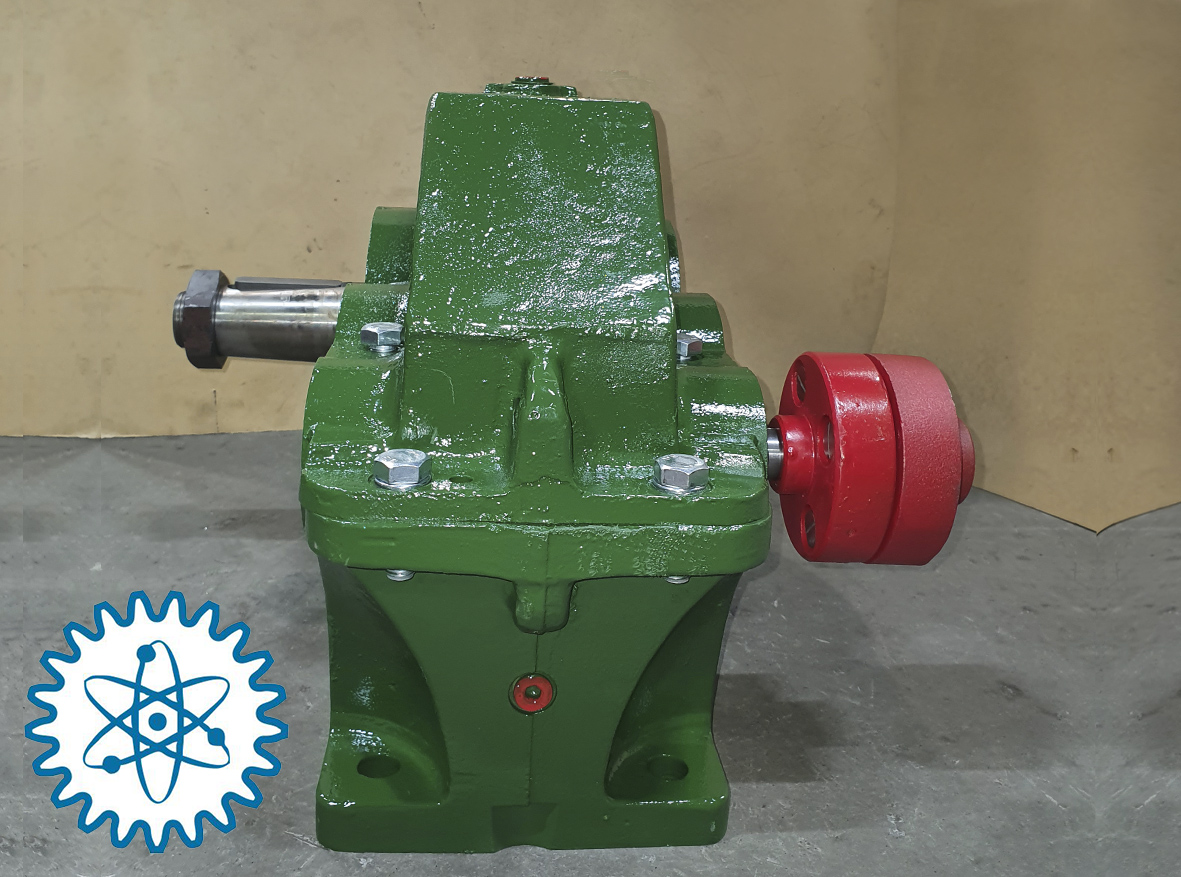

Редуктор 1Ц2У-200 по конструктивному устройству представляет собой двухступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса на прессованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.
|
2. Условия применения:
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в непрерывном режиме или повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
3. Пример записи условного обозначения:
1 - этап модернизации
Ц - цилиндрический
2 - двухступенчатый
У - узкий |
межосевое расстояние тихоходной ступени (мм) ГОСТ 2185 |
номинальное передаточное отношение ГОСТ 25301 |
ГОСТ 20373 |
К-конический (ГОСТ 12081)
Ц-цилиндрический (ГОСТ 12080)
М-муфтовый
П-полый |
ГОСТ 15150 |
| 1Ц2У |
200 |
i |
вариант сборки |
вариант
исполнения валов |
климатическое исполнение и категория размещения |
Пример обозначения редуктора 1Ц2У- 200 - 40 - 21 -У3:
редуктор этапа модернизации (1), цилиндрический (Ц), двухступенчатый (2), узкий (У) с межосевым расстоянием тихоходной ступени 200 мм, номинальным передаточным отношением 40, вариантом сборки 21, коническими концами входного и выходного валов, климатическим исполнением У и категорией размещения 3.
Пример обозначения редуктора 1Ц2У- 200- 31,5 - 21Ц/М-У1:
редуктор этапа модернизации (1), цилиндрический (Ц), двухступенчатый (2), узкий (У) с межосевым расстоянием тихоходной ступени 200 мм, номинальным передаточным отношением 31,5, вариантом сборки 21, цилиндрическим (Ц) входным и муфтовыми (М) выходным валами, климатическим исполнением У и категорией размещения 1.
Редуктор Ц2У4.Технические характеристики:
| 1Ц2У-200 |
Номинальное передаточное отношение, i |
Номинальный крутящий момент на выходном валу, Нхм, при непрерывном(Н) режиме работы (ПВ=100%) |
Номинальный крутящий момент на выходном валу, Нхм, при работе в повторно- кратковременных режимах |
Номинальная радиальная консольная нагрузка,
приложенная в середине посадочной поверхности конца вала, Н |
Масса,кг |
| быстроходного |
тихоходного |
Тяжелый(Т) (ПВ 40%) |
Средний(С) (ПВ 25%) |
Легкий(Л) (ПВ 15%) |
Непрерывный(Н)(ПВ 100%) |
Тяжелый(Т)(ПВ 40%) |
Средний(С)(ПВ 25%) |
Легкий(Л)(ПВ 15%) |
Непрерывный(Н)(ПВ 100%) |
Тяжелый(Т)(ПВ 40%) |
Средний(С)(ПВ 25%) |
Легкий(Л)(ПВ 15%) |
| 8,0;10,0;12,5; 16,0;20,0;25,0; 31,5;40,0 |
2500 |
3150 |
4000 |
5000 |
2240 |
2500 |
2800 |
3150 |
12500 |
14000 |
16000 |
18000 |
170 |
5.Примечания:
- возможно изготовление любых концов валов и сборок, под индивидуальный заказ.
- при реверсивном режиме работы, и в случае применения редуктора в механизмах повышенной ответственности, крутящий момент на выходном валу должен быть понижен на 30%.
- допускаемая радиальная нагрузка на входных и выходных валах в сборках с двуконцевым исполнением валов, должна быть уменьшена в два раза.
- редуктор 1Ц2У-200 с цилиндрическим концом выходного вала изготавливается по вариантам сборки 11, 22, 31 и 32.
- значения допускаемых крутящих моментов и радиальных консольных нагрузок для редукторов с передаточными числами 8, 10, 12,5 при легком режиме работы (ПВ 15%), должны быть снижены на 20%.
- при эксплуатации редукторов в повторно-кратковременном режиме работы, без остановок свыше 30 минут, режим считать непрерывным.
- крутящий момент на тихоходном валу, в повторно-кратковременном режиме работы, должен быть понижен при числе пусков «а» в час, соответственно:
4 ≤ а ≤ 30 - на 16%;
30 ≤ а ≤ 120 - на 20%;
120 ≤ а ≤ 240 - на 30%.
- редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблице 1, и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок, не превысит 3×106 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени, должна составлять не более двух в час при непрерывном режиме работы. Допускаемая общая продолжительность времени перегрузок при этом, должна быть не более 14 ч.
- допускаемое отклонение передаточного отношения редуктора – 5 %.
- расчет крутящего момента Т на выходном валу, Нм:
Т= (Р х U х 9550)/ nвх
где Р - мощность двигателя, кВт;
nвх - частота вращения входного вала, об/мин;
U - передаточное число редуктора.
Габаритные размеры
Входной вал редуктора 1Ц2У-200 Выходной вал редуктора 1Ц2У-200

Варианты сборки:
|
