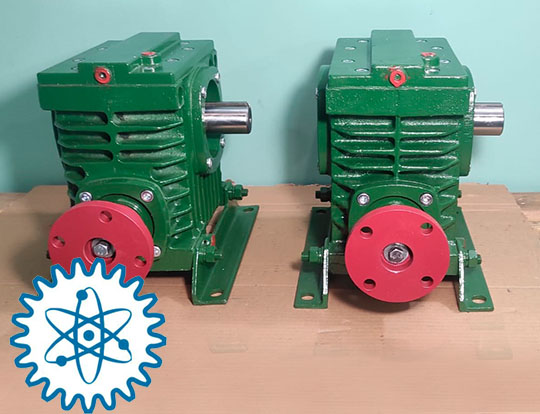

Редуктор 2Ч-80 собственное производство на заказ точно в срок

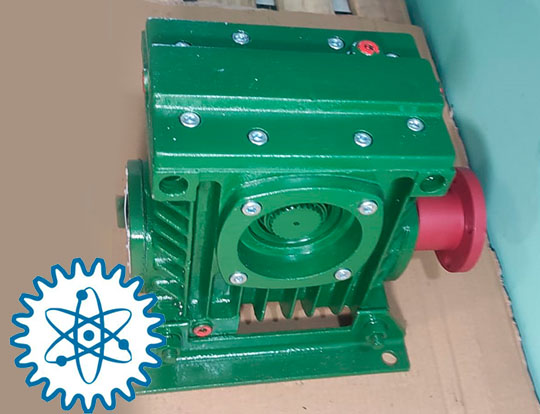

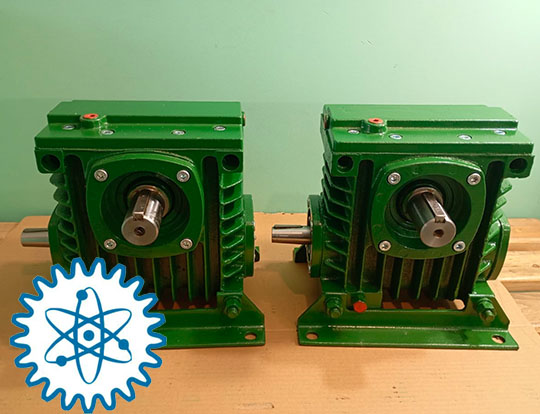

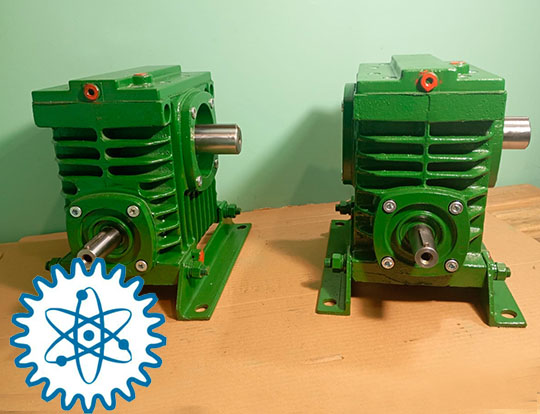

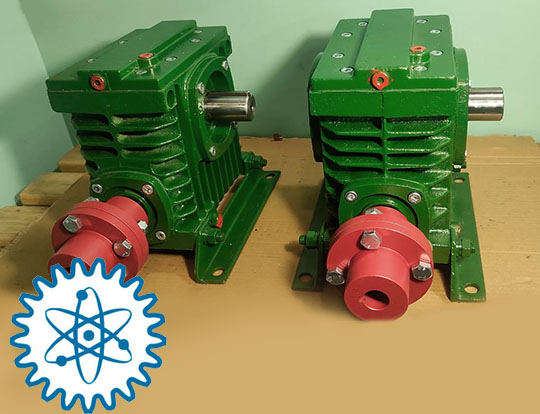

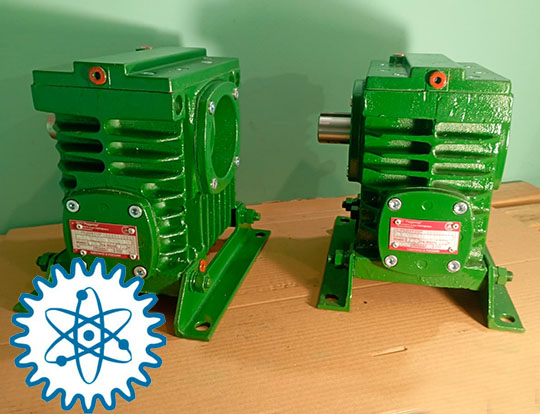

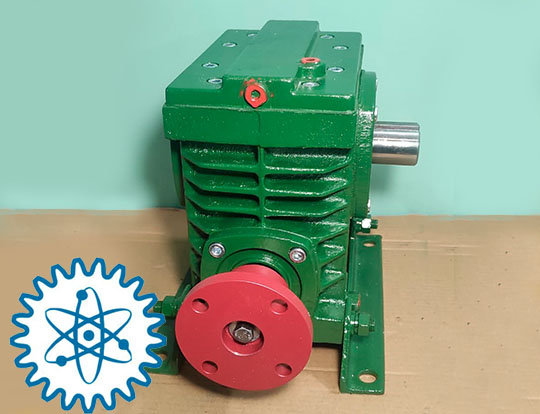

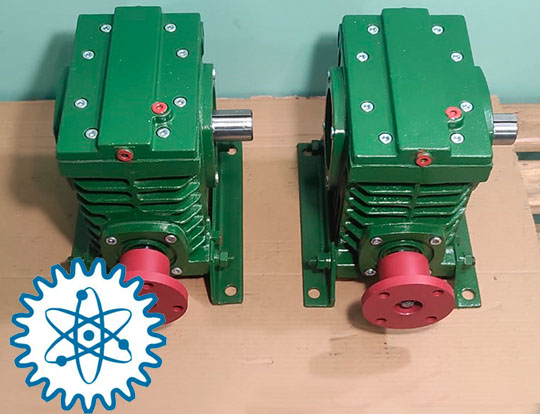

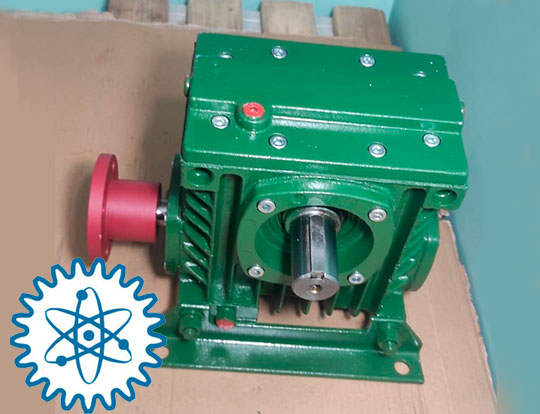

Редуктор червячный одноступенчатый 2Ч-80.

1. Назначение и устройство:

          Редуктор червячный одноступенчатый 2Ч-80 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов, частоты вращения и изменения угла вращения.

          Редуктор 2Ч-80 выпускается в соответствии с ГОСТ 27701-88.

           Редуктор 2Ч-80 по конструктивному устройству представляет собой одноступенчатую зубчато-винтовую передачу, составленную из червячного вала и червячного колеса. Червячное колесо напрессовано на полый вал, и в сопряжении с червячным валом установлено в неразъёмный корпус.

2. Условия применения:

  • предварительная заливка масла требуемого объема;
  • строгое соблюдение соосности и параллельности соединяемых валов;
  • нагрузка постоянная или переменная по величине, одного направления или реверсивная;
  • работа в непрерывном режиме или повторно-кратковременном режиме;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1800 об/мин;
  • температура окружающей среды от -20º до +40º С, высота над уровнем моря до 1000м., влажность при температуре +25º С до 80%.
  • атмосфера типов I и II по ГОСТ 16350, при запылённости воздуха не более 10мг/м3;
  • климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.

3. Пример записи условного обозначения:

2 - номер разработки
Ч - червячный
межосевое расстояние(мм) ГОСТ 2144 номинальное передаточное отношение
ГОСТ 2144
ГОСТ 20373

вариант расположения червячной пары

вариант крепления редуктора

К-конический с внутренней резьбой (ГОСТ 12081)
К1-конический с наружной резьбой (ГОСТ 12081)
Ц-цилиндрический (ГОСТ 12080)
П-полый
М-муфтовый
вариант исполнения с вентилятором ГОСТ
15150
80 i вариант сборки варианты исполнения валов В климатическое исполнение и категория размещения

Пример обозначения редуктора 2Ч-80-25-51-1-1-Ц/К-У2:

редуктор червячный, второй конструктивной разработки(2Ч),с межосевым расстоянием(80) мм, номинальным передаточным отношением(25), вариантом сборки(51), вариантом расположения червячной пары(1), вариантом крепления редуктора(1), цилиндрическим(Ц) входным и коническим(К) выходным валами, без вентилятора, климатическим исполнением(У) и категорией размещения(2).

4.Технические характеристики:

Передаточные числа Частота вращения входного вала, об/мин Доп.радиальная нагрузка на валу
750 1000 1500
номин. факт. доп.крут.
момент на вых.валу,Нм
КПД доп.крут.
момент на вых.валу,Нм
КПД доп.крут.
момент на вых.валу,Нм
КПД вход,
Н
выход,
Н
8 7,75 280 0,89 250 0,90 212 0,91 500 4000
10 10 250 0,88 224 0,89 190 0,90
12,5 13 250 0,86 230 0,87 195 0,89
16 15,5 280 0,83 250 0,85 218 0,86
20 20 243 0,79 224 0,81 195 0,84
25 26 243 0,78 224 0,79 195 0,83
31,5 31 300 0,72 280 0,75 250 0,78
40 40 230 0,67 218 0,71 195 0,73
50 52 243 0,65 230 0,66 206 0,71
63 64 224 0,60 212 0,62 190 0,64
80 78 200 0,55 190 0,58 175 0,64

5.Примечания:

- значения Мвых.ном. для режимов эксплуатации, отличных от указанных в таблице, следует определить по методическим рекомендациям: «Редукторы и мотор-редукторы общемашиностроительного применения. Методика выбора в зависимости от режима нагружения», ВНИИТЭМР, М., 1986 г.

- возможно изготовление любых концов валов и сборок, под индивидуальный заказ.

- для исполнения по варианту расположения червячной пары 2, допустимый крутящий момент должен быть снижен на 20%.

- в непрерывном режиме работы, редукторы с передаточным числом более 50 применять не рекомендуется.

- масса:

- редуктора для вариантов сборки 51 и 52 с лапами 19,0±5% кг;

- редуктора для вариантов сборки 53 с лапами 19,4±5% кг;

- редуктора для вариантов сборки 56 с лапами 17,6±5% кг;

- лап с деталями крепления 2,3±5% кг;

Габаритные размеры
