Редуктор крановый цилиндрический трехступенчатый вертикальный А-400(А-400М) собственное производство на заказ по доступным ценам

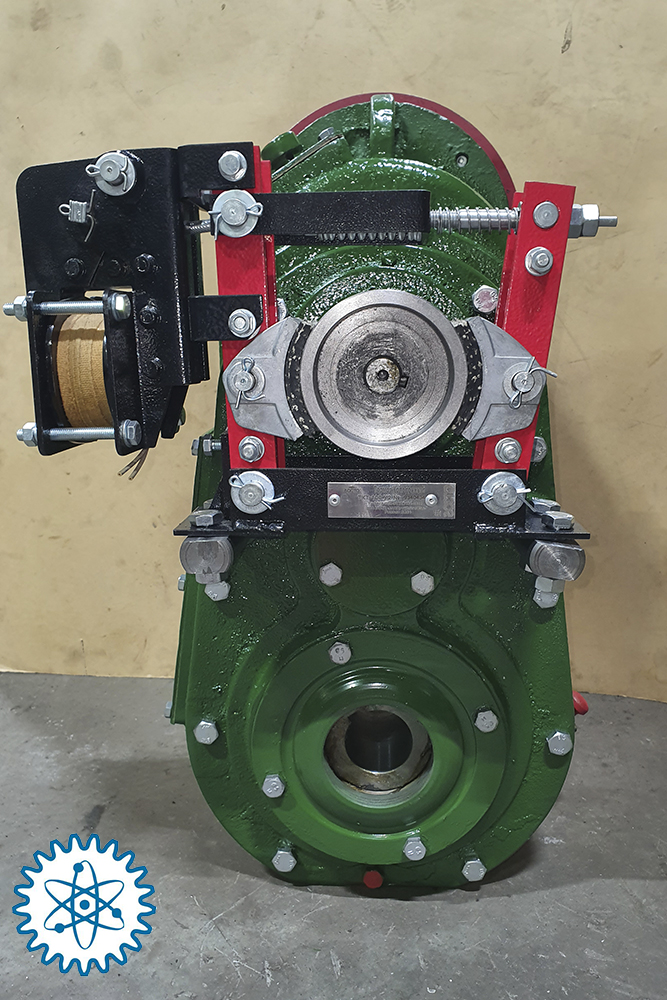

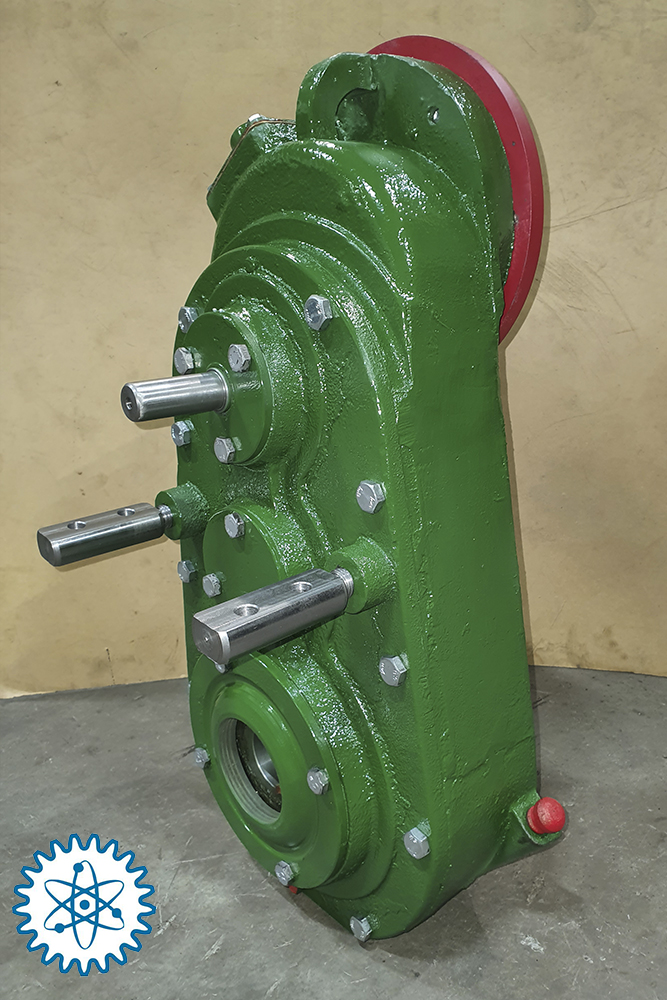

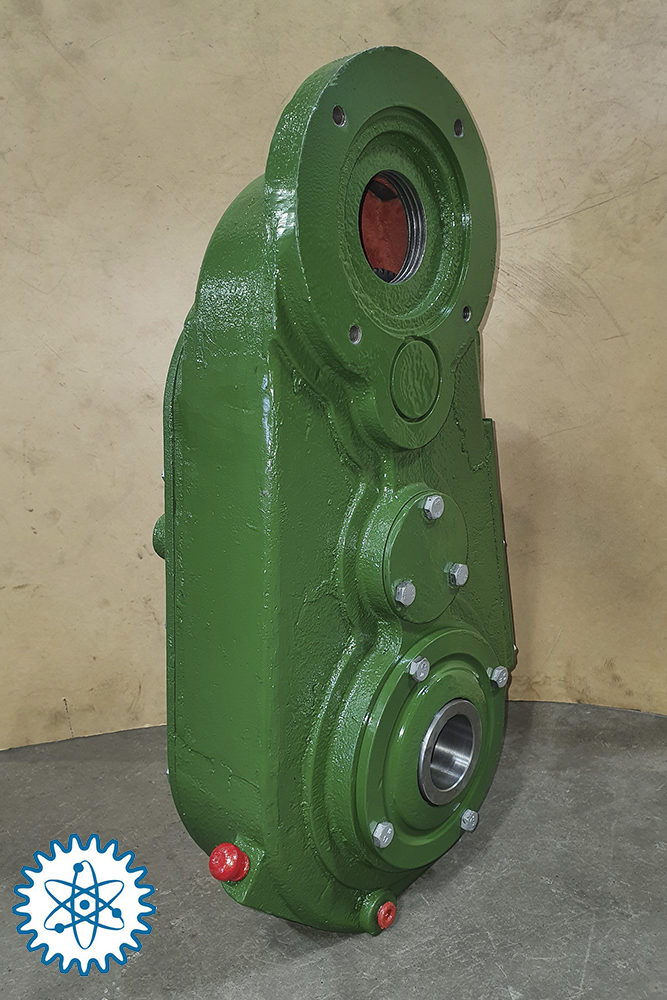

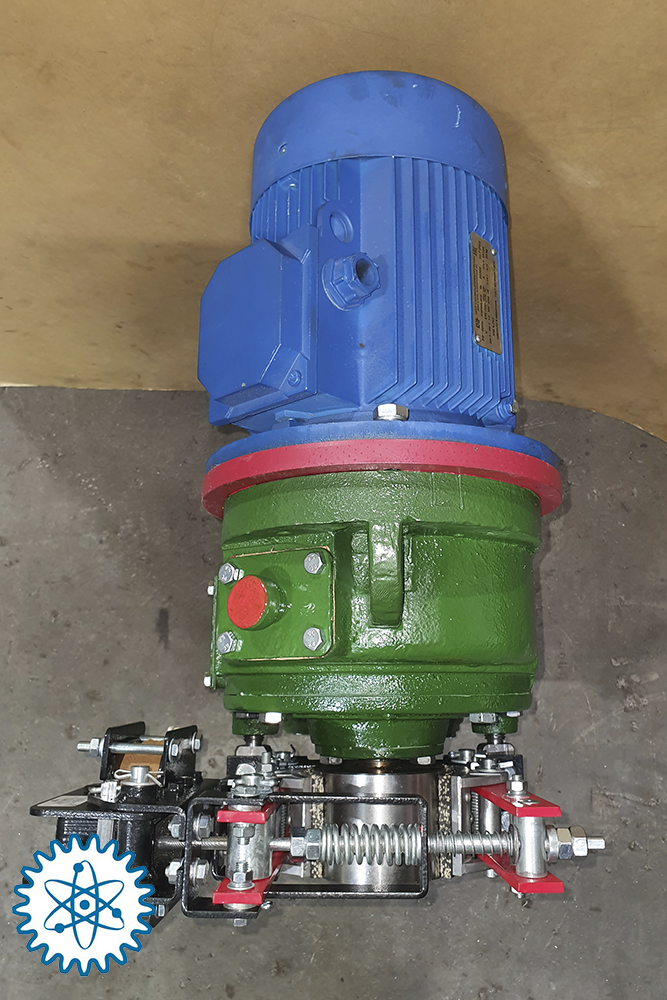

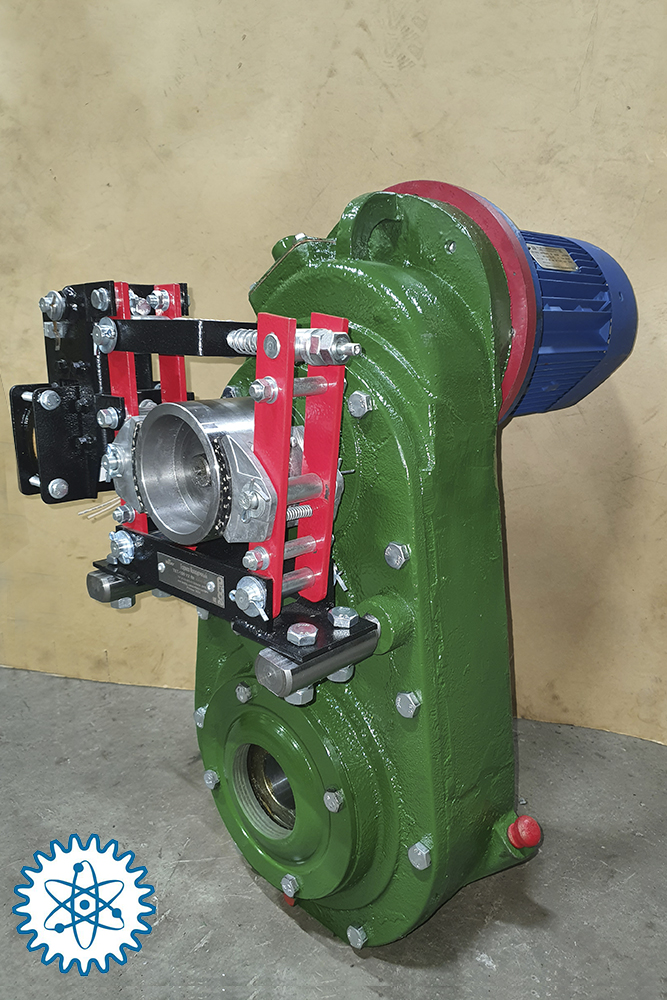

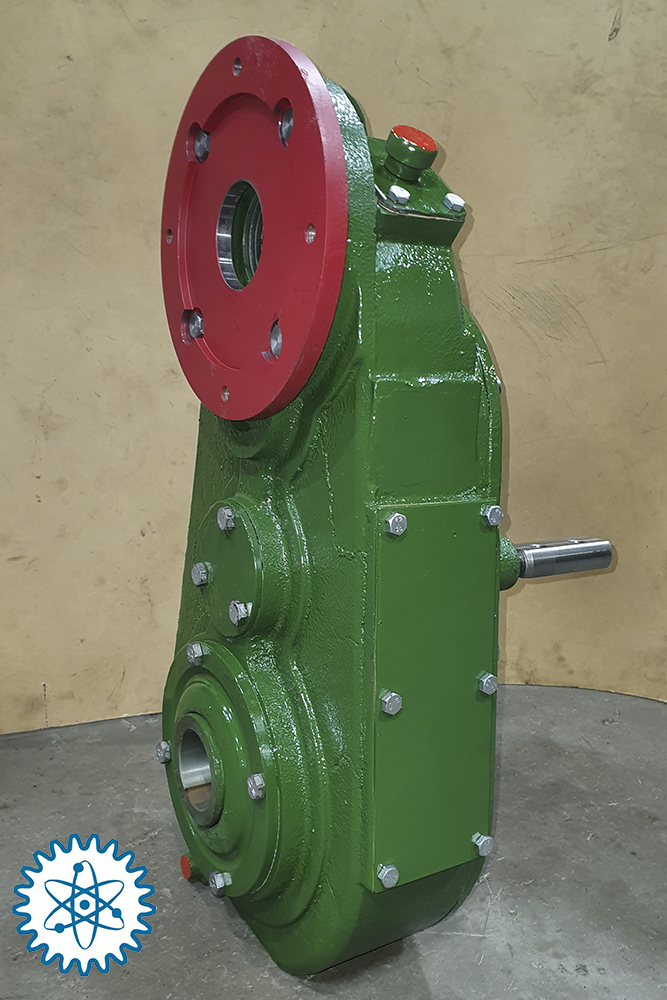

Редуктор крановый цилиндрический трехступенчатый вертикальный А-400(А-400М).

редуктор А 400
А400
редуктор А400 цена

1. Назначение и устройство:

          Редуктор крановый, цилиндрический, трехступенчатый, вертикальный А-400(А-400М) предназначен для использования в подъемно-транспортном оборудовании в качестве привода механизмов передвижения крановых тележек и кранов, а так же в приводах общего назначения для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

          Редуктор А-400(А-400М) выпускается в соответствии с ГОСТ Р 50891-96.

            Редуктор А-400(А-400М) по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в цельно-литой или разъемный в вертикальной плоскости корпуса.

2. Условия применения:

  • предварительная заливка масла требуемого объема;
  • строгое соблюдение соосности и параллельности соединяемых валов;
  • нагрузка постоянная или переменная по величине, одного направления или реверсивная;
  • работа в непрерывном режиме или повторно-кратковременном режиме;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
  • климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.

3. Пример записи условного обозначения:

Тип суммарное межосевое расстояние (мм) ГОСТ 2185 номинальное передаточное отношение ГОСТ 25301 ГОСТ 15150
А 400 i климатическое исполнение и категория размещения

Пример обозначения редуктора А- 400 - 35,5-У3:

вертикальный типа (А), с суммарным межосевым расстоянием(400) мм, номинальным передаточным отношением(35,5), климатическим исполнением У и категорией размещения 3.

4. Технические характеристики:

Типоразмер редуктора Передаточное отношение Частота вращения входного вала, мин-1 Номинальный крутящий момент на выходном валу, Нхм Режимы работы Допускаемый крутящий момент на выходном валу, Нхм
А - 400
А - 400М
20; 25; 35,5; 40; 50; 63 1500 1350 ПВ=100% 1350
ПВ=40% 1550
ПВ=25% 2100
ПВ=15% 2450

5. Примечания:

- модернизированные редукторы и мотор-редукторы, по сравнению c типовыми, позволяют Вам:

- повысить их долговечность в 1,6...3 раза;

- повысить передаваемую нагрузку в 1,2...1,4 раза;

- понизить шум, на 4...12 дБА.

- возможно изготовление любых концов валов и сборок, под индивидуальный заказ.

- при эксплуатации редукторов в повторно-кратковременном режиме работы, без остановок свыше 30 минут, режим считать непрерывным.

- допускаемое отклонение передаточного отношения редуктора – 5 %.

- расчет крутящего момента Т на выходном валу, Нм:

Т= (Р х U х 9550)/ nвх
где Р - мощность двигателя, кВт;
nвх - частота вращения входного вала, об/мин;
U - передаточное число редуктора.
