Редуктор крановый цилиндрический трехступенчатый вертикальный В-400 на заказ по доступным ценам от производителя

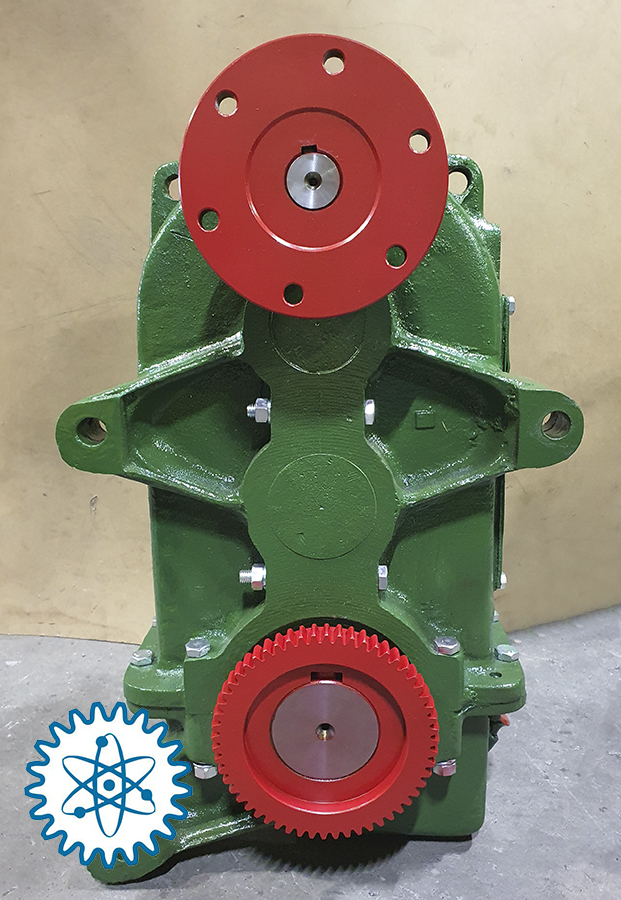

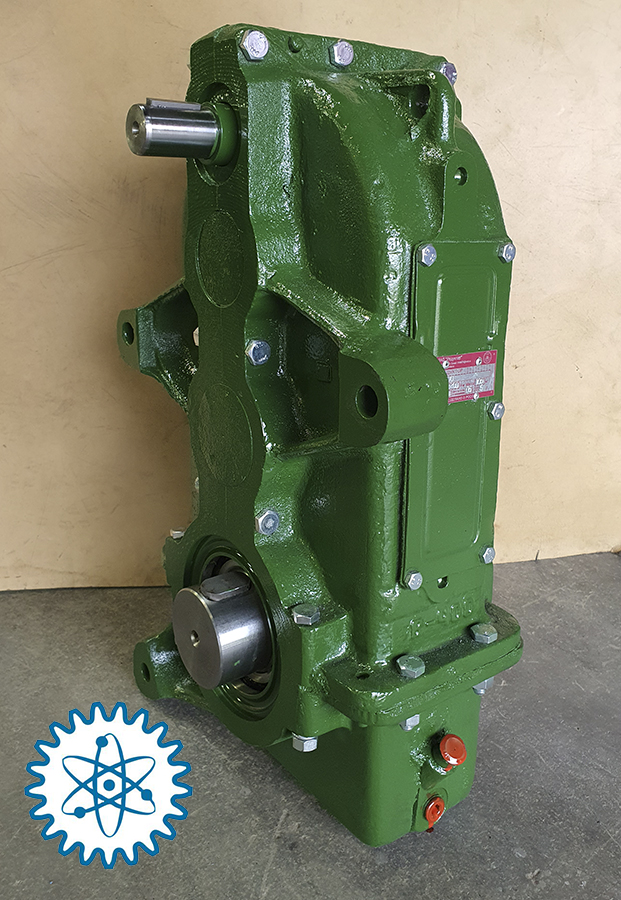

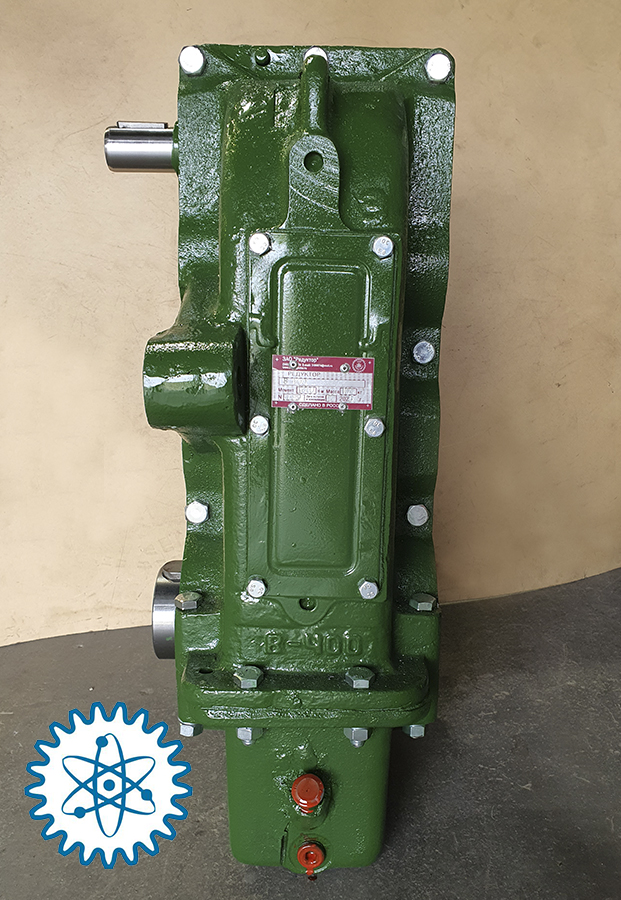

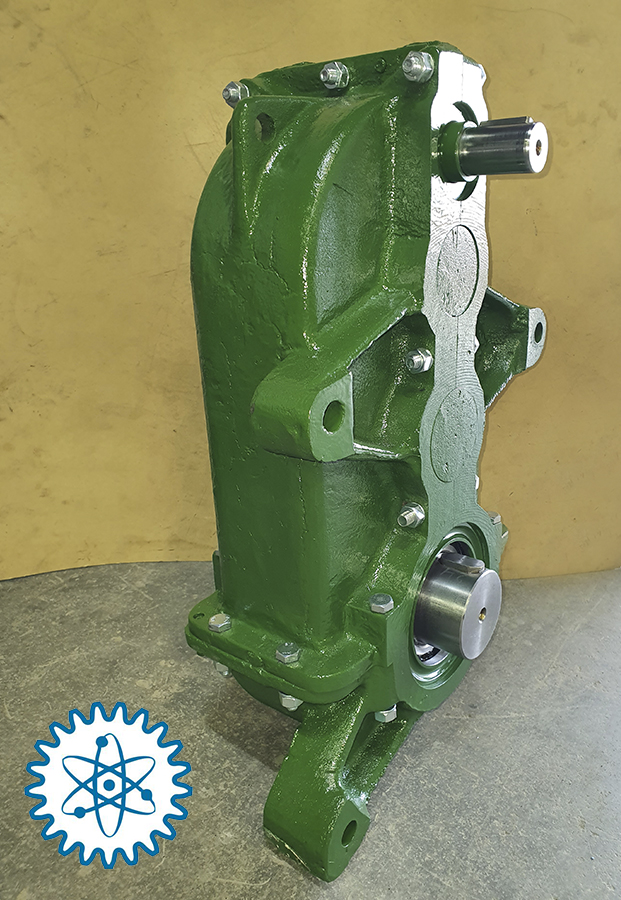

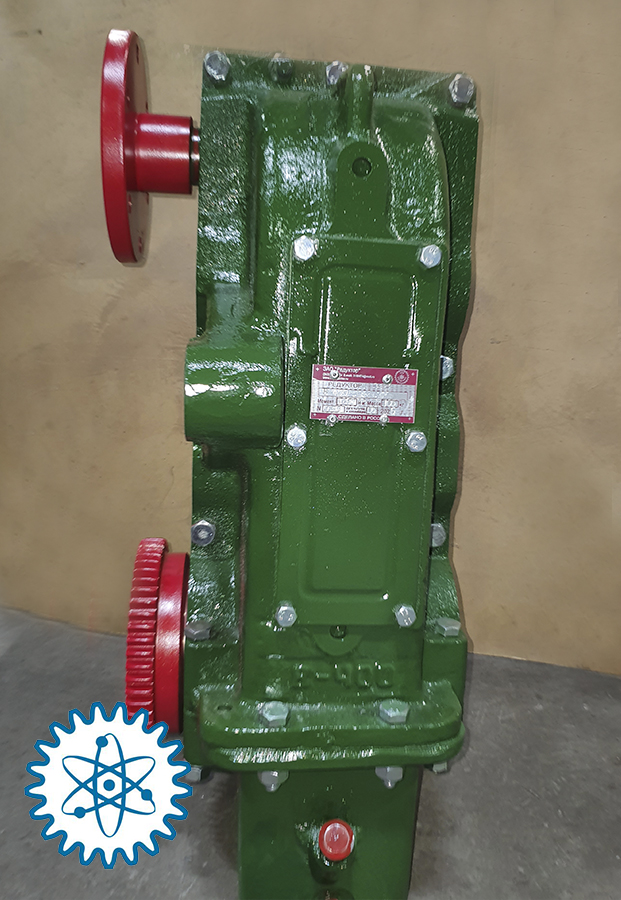

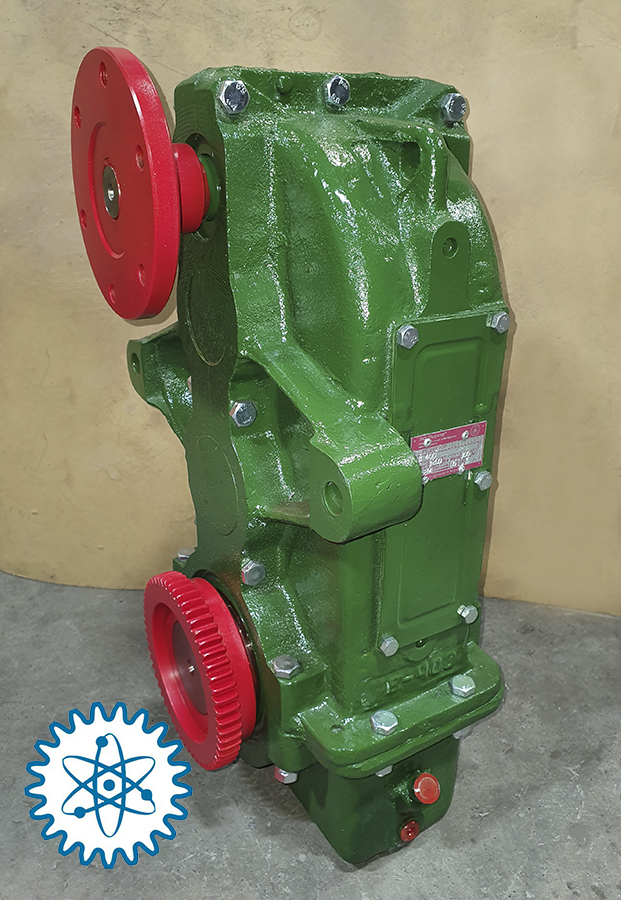

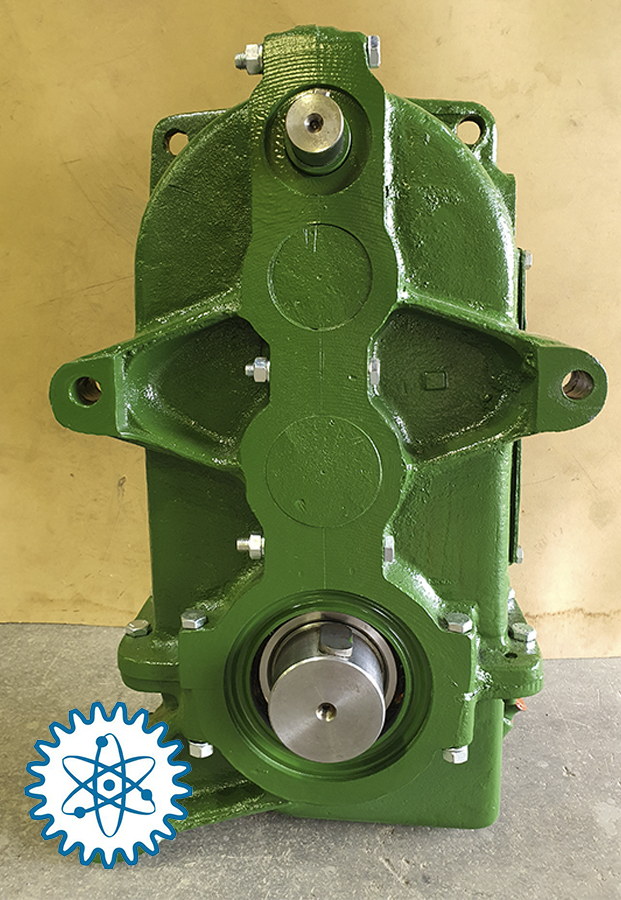

Редуктор крановый цилиндрический трехступенчатый вертикальный B-400.

1. Назначение и устройство:

          Редуктор крановый, цилиндрический, трехступенчатый, вертикальный В-400 предназначен для использования в подъемно-транспортном оборудовании в качестве привода механизмов передвижения крановых тележек и кранов, а так же в приводах общего назначения для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

          Редуктор B-400 выпускается в соответствии с ГОСТ
Р 50891-96.

            Редуктор В-400 по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус состоящий из 3 или 2 элементов, имеющий разъемы в вертикальной и горизонтальной плоскостях или только в вертикальной, соответственно.

2. Условия применения:

  • предварительная заливка масла требуемого объема;
  • строгое соблюдение соосности и параллельности соединяемых валов;
  • нагрузка постоянная или переменная по величине, одного направления или реверсивная;
  • работа в непрерывном режиме или повторно-кратковременном режиме;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1000 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
  • климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.

3. Пример записи условного обозначения:

В - вертикальный суммарное межосевое расстояние (мм) ГОСТ 2185 номинальное передаточное отношение ГОСТ 25301 К - конический (ГОСТ 12081)
Ц - цилиндрический (ГОСТ 12080)
М - муфтовый
П - полый
ГОСТ 15150
B 400 i вариант исполнения валов климатическое исполнение и категория размещения

Пример обозначения редуктора В- 400 - 28 - Ц/Ц -У3:

вертикальный(В), с суммарным межосевым расстоянием(400) мм, номинальным передаточным отношением(28), цилиндрическими(Ц/Ц) входного и выходного концами валов, климатическим исполнением У и категорией размещения 3.

4. Технические характеристики:

Режим работы Передаточные числа(ном/факт)
18 20 28 40 50
17,45 20,59 26,4 38,11 52,85
Номинальный крутящий момент
на тихоходном валу,
Т, Н×м; при номинальной частоте вращения быстроходного вала, с-1 (об/мин)

10(600)

Легкий (Л) 3400 3500 3800
Средний (С) 1800 2000 2350
Тяжелый (Т) 1400 1550
Весьма тяжелый (ВТ) 1300 1400 1550

12,5(750)

Легкий (Л) 3200 3300 3650
Средний (С) 1600 1700 1800 2100
Тяжелый (Т) 1200 1300 1450
Весьма тяжелый (ВТ) 1100 1200 1350

16,6(1000)

Легкий (Л) 3150 3850
Средний (С) 1400 1600 1750
Тяжелый (Т) 1100 1200 1350
Весьма тяжелый (ВТ) 1000 1100 1250
Масса, не более, кг 106

5. Примечания:

- возможно изготовление любых концов валов и сборок, под индивидуальный заказ.

- при реверсивном режиме работы, и в случае применения редукторов в механизмах повышенной ответственности, крутящий момент на тихоходном валу должен быть понижен на 25%.

- при эксплуатации редукторов в повторно-кратковременном режиме работы, без остановок свыше 30 минут, режим считать непрерывным.

- допускаемое отклонение передаточного отношения редуктора – 5 %.

- расчет крутящего момента Т на выходном валу, Нм:

Т= (Р х U х 9550)/ nвх
где Р - мощность двигателя, кВт;
nвх - частота вращения входного вала, об/мин;
U - передаточное число редуктора.

Габаритные размеры



Входной вал редуктора B-400 Выходной вал редуктора B-400
