Редуктор 1Ц3У-250 продажа от производителя по выгодным ценам оптом и в розницу.

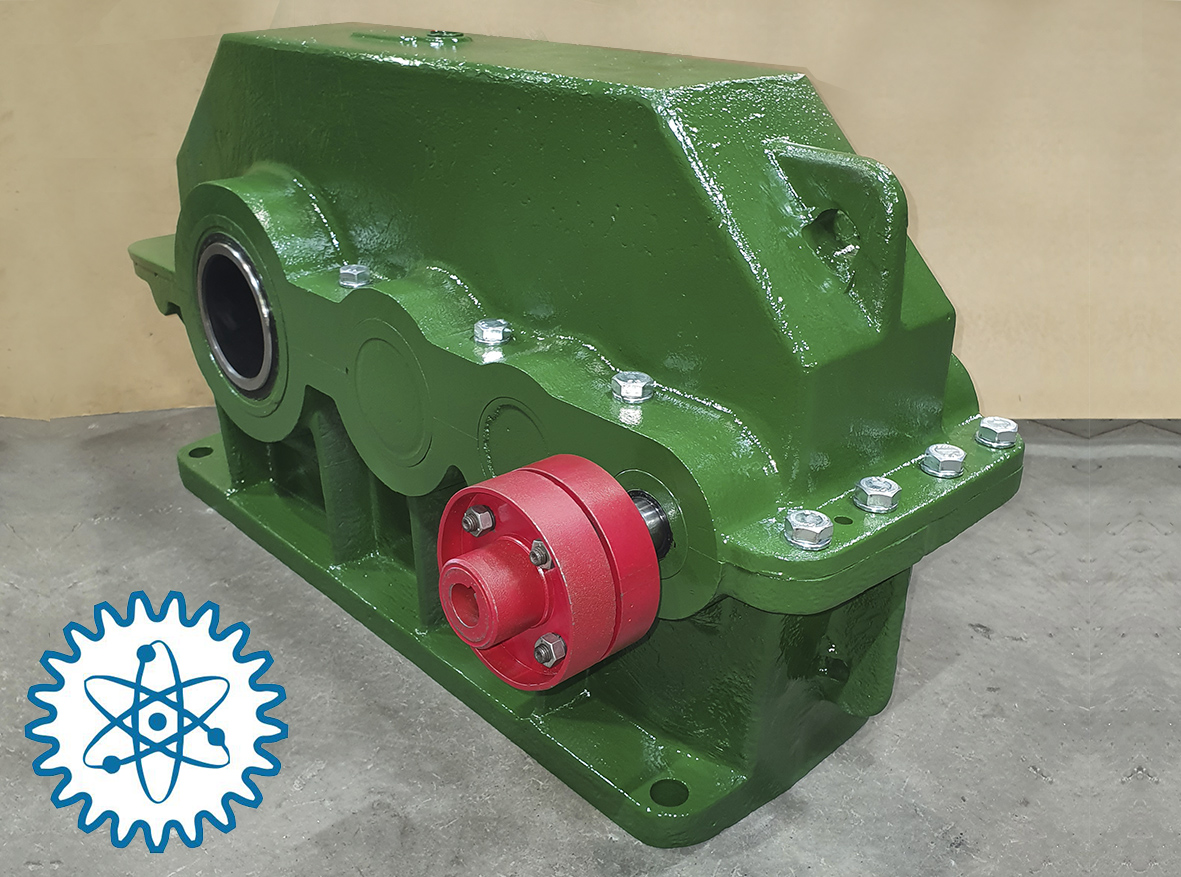

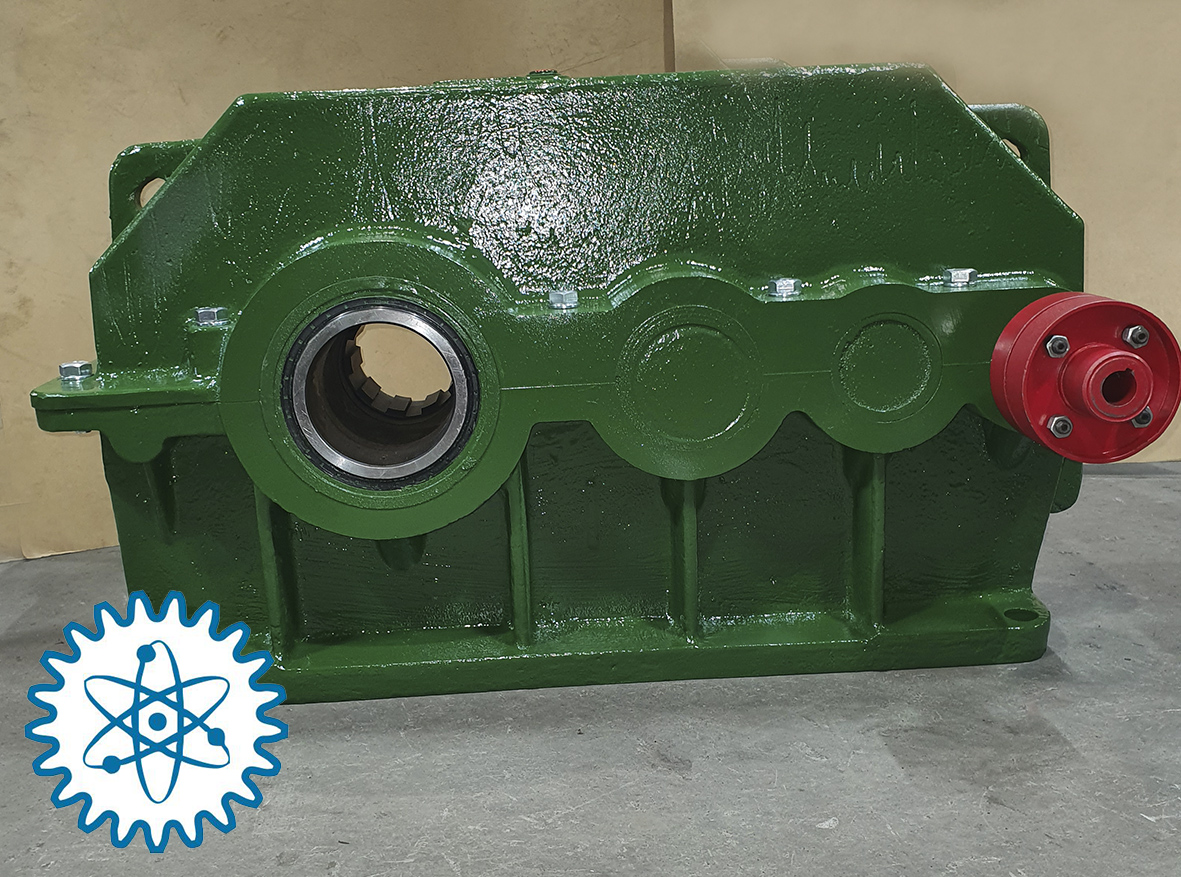

Редуктор цилиндрический горизонтальный трехступенчатый 1Ц3У-250.

1. Назначение и устройство:

Редуктор цилиндрический трехступенчатый горизонтальный 1Ц3У-250 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.

Редуктор 1Ц3У-250 выпускается в соответствии с ГОСТ Р 50891-96 и ТУ 2-056-243-86.

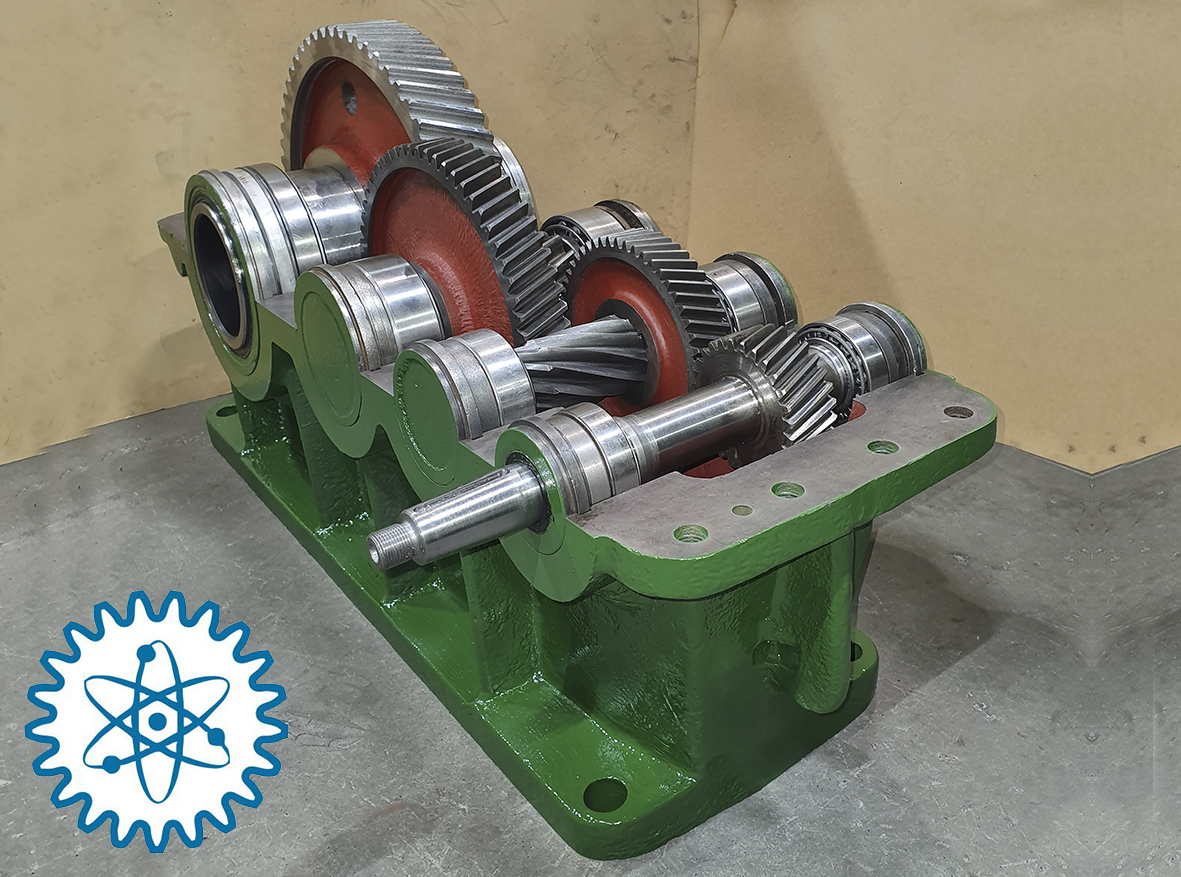

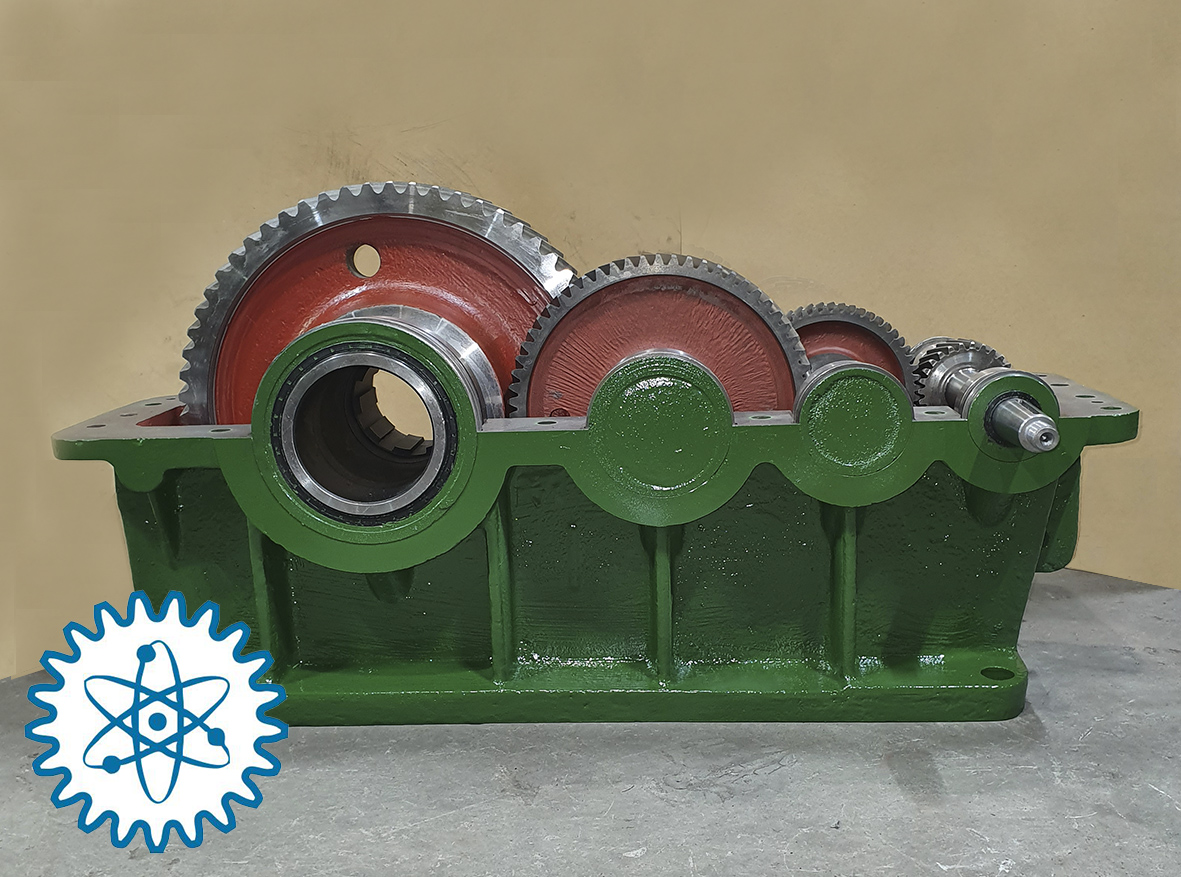

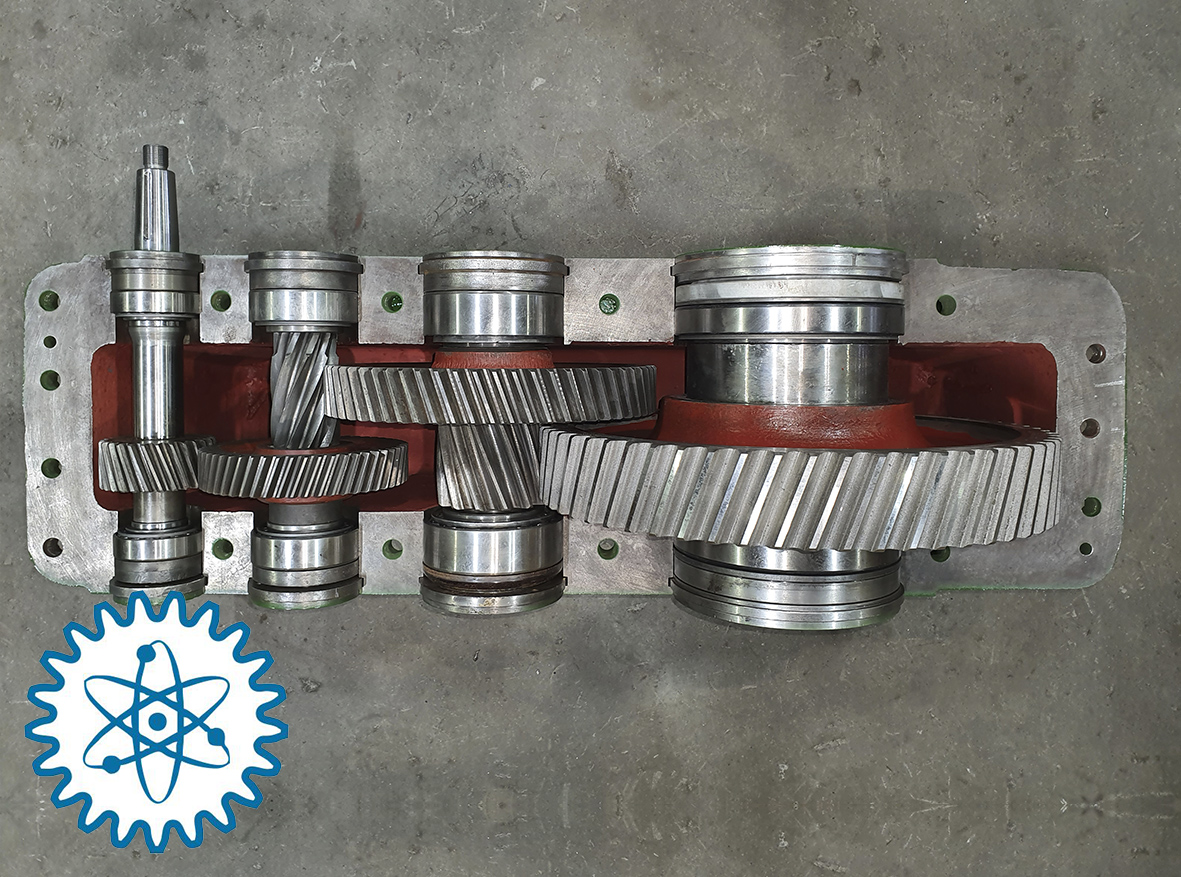

Редуктор 1Ц3У-250 по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.

2. Условия применения:

предварительная заливка масла требуемого объема;
строгое соблюдение соосности и параллельности соединяемых валов;
нагрузка постоянная или переменная по величине, одного направления или реверсивная;
работа в непрерывном режиме или повторно-кратковременном режиме;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин;
атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.

3. Пример записи условного обозначения:

1 - этап модернизации Ц - цилиндрический 3 - трехступенчатый У - узкий	межосевое расстояние тихоходной ступени (мм) ГОСТ 2185	номинальное передаточное отношение ГОСТ 25301	ГОСТ 20373	К-конический (ГОСТ 12081) Ц-цилиндрический (ГОСТ 12080) М-муфтовый П-полый	ГОСТ 15150
1Ц3У	250	i	вариант сборки	вариант исполнения валов	климатическое исполнение и категория размещения

Пример обозначения редуктора 1Ц3У- 250 - 125 - 21 - К/М -У3:

редуктор этапа модернизации(1), цилиндрический(Ц), трехступенчатый(3), узкий(У) с межосевым расстоянием тихоходной ступени(250) мм, номинальным передаточным отношением(125), вариантом сборки(21), коническим(К) входного и муфтовым(М) выходного концами валов, климатическим исполнением У и категорией размещения 3.

Пример обозначения редуктора 1Ц3У- 250 - 200 - 21 - Ц/К -У1:

редуктор этапа модернизации(1), цилиндрический(Ц), трехступенчатый(3), узкий(У) с межосевым расстоянием тихоходной ступени(250) мм, номинальным передаточным отношением(200), вариантом сборки(21), цилиндрическим(Ц) входного и коническим(К) выходного концами валов, климатическим исполнением У и категорией размещения 1.

4.Технические характеристики:

1Ц3У-250	Номинальное передаточное отношение, i	Номинальный крутящий момент на выходном валу, Нхм, при непрерывном(Н) режиме работы (ПВ=100%)	Номинальный крутящий момент на выходном валу, Нхм, при работе в повторно- кратковременных режимах			Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н								КПД %	Масса,кг
						быстроходного				тихоходного
			Тяжелый(Т) (ПВ 40%)	Средний(С) (ПВ 25%)	Легкий(Л) (ПВ 15%)	Непрерывный(Н)(ПВ 100%)	Тяжелый(Т)(ПВ 40%)	Средний(С)(ПВ 25%)	Легкий(Л)(ПВ 15%)	Непрерывный(Н)(ПВ 100%)	Тяжелый(Т)(ПВ 40%)	Средний(С)(ПВ 25%)	Легкий(Л)(ПВ 15%)
	16;20;25;31,5; 40;45;50;56; 63;80;100; 125;160;200	5000	6300	8000	10000	2240	2500	2800	3150	18000	20000	22400	25000	96	335

5.Примечания:

- возможно изготовление любых концов валов и сборок, под индивидуальный заказ.

- при реверсивном режиме работы, и в случае применения редуктора в механизмах повышенной ответственности, крутящий момент на выходном валу должен быть понижен на 30%.

- допускаемая радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу для сборок 31,32,33,37,38 должна быть уменьшена в два раза.

- при эксплуатации редукторов в повторно-кратковременном режиме работы, без остановок свыше 30 минут, режим считать непрерывным.

- крутящий момент на тихоходном валу, в повторно-кратковременном режиме работы, должен быть понижен при числе пусков «а» в час, соответственно:

4 ≤ а ≤ 30 - на 16%;

30 ≤ а ≤ 120 - на 20%;

120 ≤ а ≤ 240 - на 30%.

- редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблице 1, и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок, не превысит 3×10⁶ в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени, должна составлять не более двух в час при непрерывном режиме работы. Допускаемая общая продолжительность времени перегрузок при этом, должна быть не более 14 ч.

- допускаемое отклонение передаточного отношения редуктора – 5 %.

- расчет крутящего момента Т на выходном валу, Нм:

Т= (Р х U х 9550)/ nвх

где Р - мощность двигателя, кВт;

nвх - частота вращения входного вала, об/мин;

U - передаточное число редуктора.

Габаритные размеры

Входной вал редуктора 1Ц3У-250 Выходной вал редуктора 1Ц3У-250

Варианты сборки:
