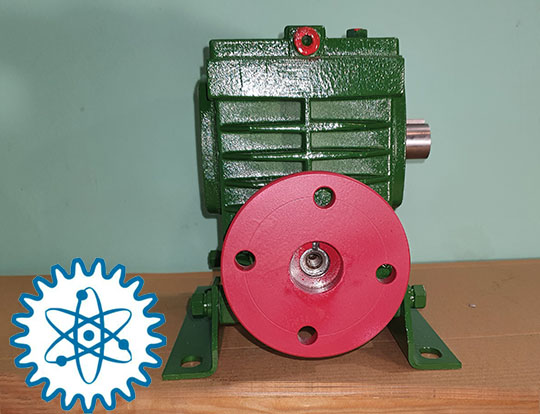

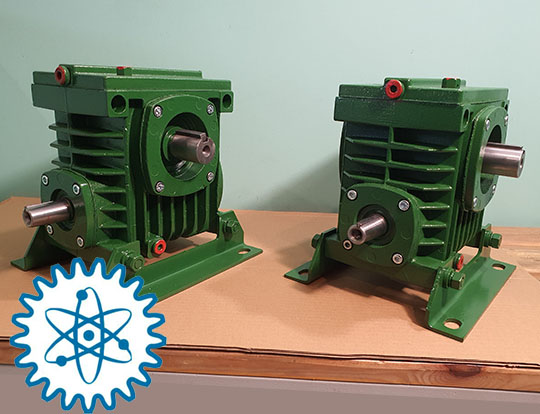

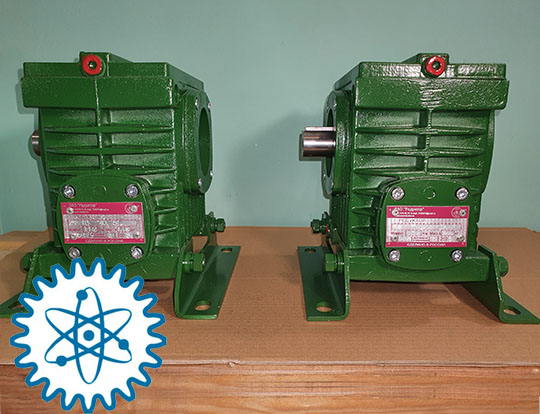

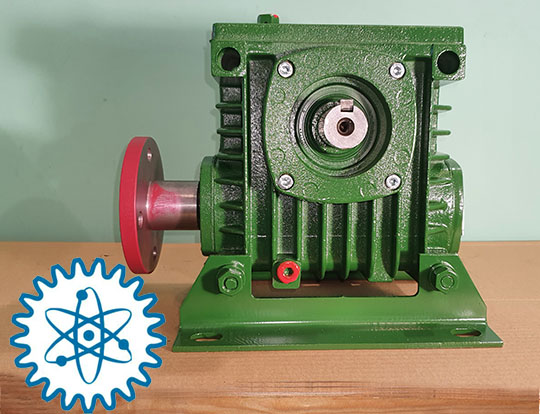

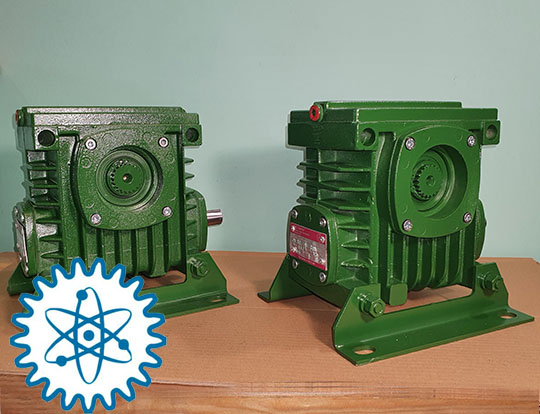

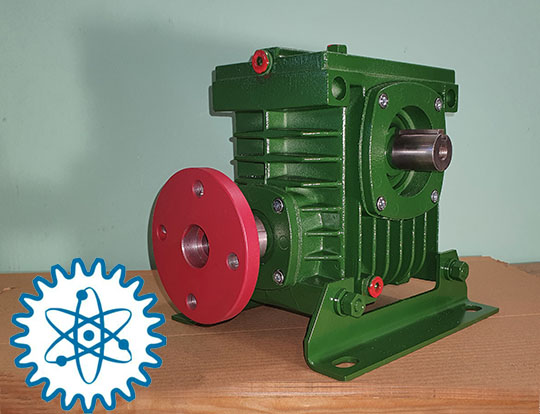

Редуктор червячный одноступенчатый 2Ч-63.
Обратится на завод самостоятельно ( продажа от 1 шт) : Телефон для заказа: +7 (343) 319-96-74. | Емайл для заказов: 3199674@mail.ru | Через сайт: |
ЗАО "Редуктор" осуществляет производство и продажу редукторов серии 2Ч 63 поштучно или оптом. Купить червячный редуктор 2Ч 63 можно от 1 штуки цена от производителя. Доставка осуществляется по России и в страны СНГ.
В наличии запчасти для 2Ч 63 : корпус, крышка, вал, шестерни, подшипник. Оказываем услуги по ремонту. Вал редуктора 2Ч63 изготовление от 10 дней, есть в наличии. Звоните.
|
1. Назначение и устройство:
Редуктор червячный одноступенчатый 2Ч-63 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов, частоты вращения и изменения угла вращения.
Редуктор 2Ч-63 выпускается в соответствии с ГОСТ 27701-88 и ТУ У3.26-00224828-343-98.
Редуктор 2Ч-63 по конструктивному устройству представляет собой одноступенчатую зубчато-винтовую передачу, составленную из червячного вала и червячного колеса. Червячное колесо напрессовано на полый вал, и в сопряжении с червячным валом установлено в неразъёмный корпус.
|
2. Условия применения:
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в непрерывном режиме или повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- температура окружающей среды от -20º до +40º С, высота над уровнем моря до 1000м, влажность при температуре +25º С до 80%;
- атмосфера типов I и II по ГОСТ 16350, при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
3. Пример записи условного обозначения:
2 - номер разработки Ч - червячный |
межосевое расстояние(мм) ГОСТ 2144 |
номинальное передаточное отношение ГОСТ 2144 |
ГОСТ 20373 |
вариант расположения червячной пары |
вариант крепления редуктора |
К-конический с внутренней резьбой (ГОСТ 12081) К1-конический с наружной резьбой (ГОСТ 12081) Ц-цилиндрический (ГОСТ 12080) П-полый М-муфтовый |
вариант исполнения с вентилятором |
ГОСТ 15150 |
2Ч |
63 |
i |
вариант сборки |
варианты исполнения валов |
В |
климатическое исполнение и категория размещения |
Пример обозначения редуктора 2Ч - 63 - 25 - 51 - 1 - 1 - Ц/К - У2:
редуктор червячный, второй конструктивной разработки(2Ч),с межосевым расстоянием(63) мм, номинальным передаточным отношением(25), вариантом сборки(51), вариантом расположения червячной пары(1), вариантом крепления редуктора(1), цилиндрическим(Ц) входным и коническим(К) выходным валами, без вентилятора, климатическим исполнением(У) и категорией размещения(2).
4.Технические характеристики:
Наименование параметров |
Техническая характеристика |
Межосевое расстояние, мм |
63 |
Ном.частота вращения входного вала, об/мин |
1500 |
Передаточное число номинальное |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
Номинальный крутящий момент на выходном валу при основном повторно-кратковременном режиме с продолжительностью включения ПВ=40%,Н.м. |
125 |
112 |
140 |
125 |
112 |
140 |
112 |
Номинальный крутящий момент на выходном валу в не¬прерывном режиме с продолжительностью включения ПВ=100%,Н.м. |
105 |
100 |
90 |
120 |
112 |
100 |
125 |
90 |
80 |
КПД в непрерывном режиме с ПВ = 100%, не менее |
89 |
88 |
84 |
83 |
81 |
74 |
73 |
68 |
62 |
60 |
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ |
40% |
310 |
100% |
250 |
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала, Н, в режиме с ПВ |
40% |
2800 |
100% |
2400 |
Корректированный уровень звуковой мощности, дБА, не более |
85 |
Масса, кг, не более |
12,5 |
5.Примечания:
- редукторы изготавливаются для эксплуатации с переменной нагрузкой, не превышающей значений, указанных в таблице, одного направления или реверсивной, при работе в основном повторно-кратковременном режиме с периодическими остановками и продолжительностью включений ПВ ≤ 40%, частотой вклю¬чения и остановок в час f ≤ 60, циклом работы Т ≤ 1 мин, и для эксплуа¬тации с постоянной нагрузкой, не превышающей значений, указанных в таблице, одного направления или реверсивной при непрерывном режиме с продолжительностью включения 40% < ПВ ≤ 100%, циклом работы 1мин < Т ≤ 24 ч/сутки.
- в таблице, значения крутящих моментов на выходном валу (Мвых.ном.) и КПД указаны для основного режима эксплуатации, повторно-кратковременного с продолжительностью включения в час P ≤ 60 и циклом работы Т < 1 мин, и для эксплуатации в непрерывном режиме с продолжительностью включения ПВ ≤ 100% и циклом работы 1мин < Т < 24 ч/сутки, из условия обеспечения механической прочности и отсутствия перегрева при температуре окружающего воздуха Тв < 20 °С, и при использовании масла типа Цилиндровое. В случае применения легированных масел типа ИГП и АСЗп, значения Мвых.ном. и КПД можно повысить на 5-7%.
- значения номинального крутящего момента при Тв ≤ 20 °С определяют по формуле:
где:
Мвых. ном. - номинальный крутящий момент на выходном валу при Тв <20°С, Н. м.;
Тм - максимально допустимая температура масла внутри корпуса, равная 95 °С;
Тв - температура окружающего воздуха, равная 20 °С.
- значения Мвых.ном. для режимов эксплуатации, отличных от указанных в таблице, следует определить по методическим рекомендациям: «Редукторы и мотор-редукторы общемашиностроительного применения. Методика выбора в зависимости от режима нагружения», ВНИИТЭМР, М., 1986 г.
- возможно изготовление любых концов валов и сборок, под индивидуальный заказ.
- для исполнения по варианту расположения червячной пары 2, допустимый крутящий момент должен быть снижен на 20%.
- в непрерывном режиме работы, редукторы с передаточным числом более 50 применять не рекомендуется.
Габаритные размеры
Входной вал редуктора 2Ч-63 Выходной вал редуктора 2Ч-63
Варианты сборки
Варианты крепления
Варианты расположения
|
