Ремонт редуктора производства Германия.

К нам на ремонт поступил редуктор с неизвестным названием и утерянной технической документацией. Известно лишь, что страна производитель Германия. Клиент пытался выполнить ремонт своими силами, но по стечению обстоятельств редуктор долгое время стоял в разобранном виде. Когда появилась потребность в запуске данного редуктора, оказались утеряны некоторые запчасти. И так поставленная перед нами задача: Очистить редуктор от застарелой грязи, выполнить расчеты и воплотить их в чертежах, изготовить недостающие делали по выполненным чертежам, заменить подшипники, собрать редуктор. Со всеми задачами наш коллектив прекрасно справился. Заказчик доволен.

Этапы ремонта немецкого редуктора

1. Первичный осмотр и фиксация.

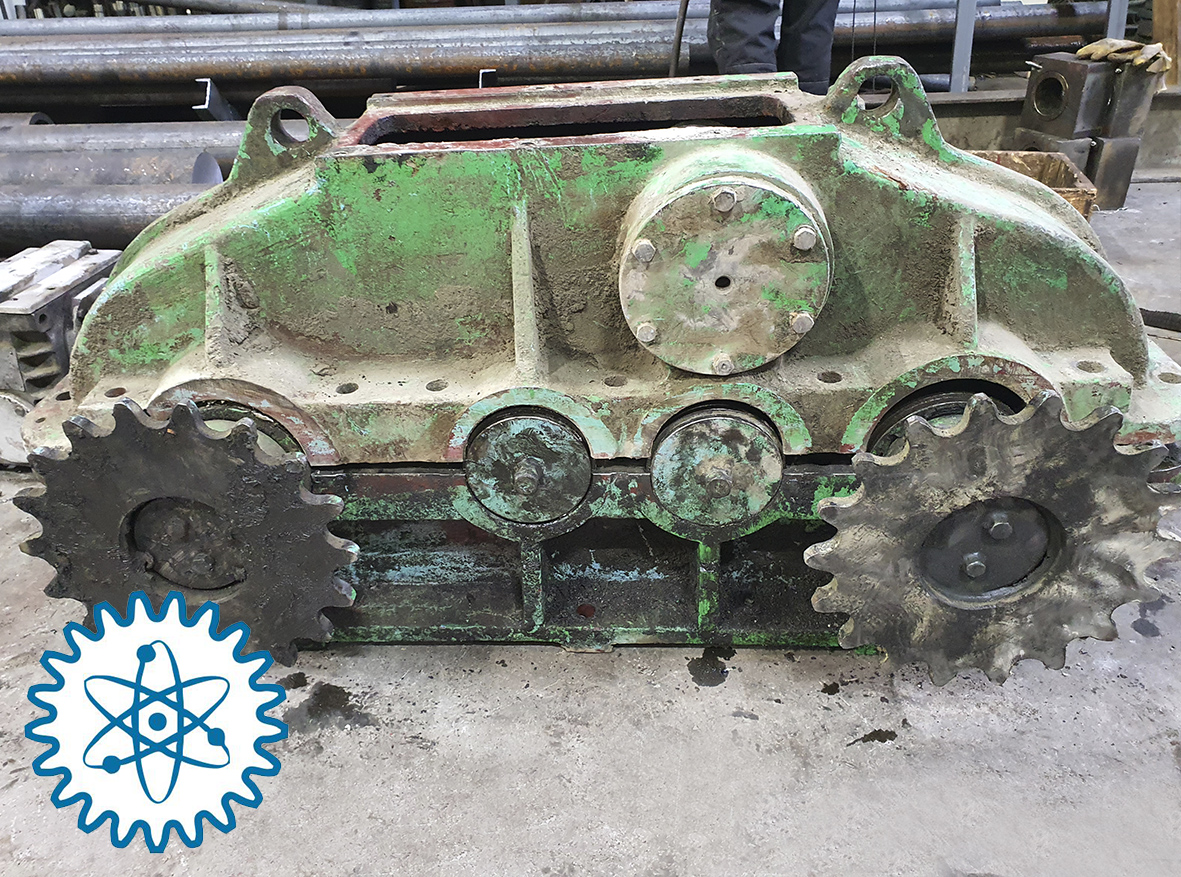

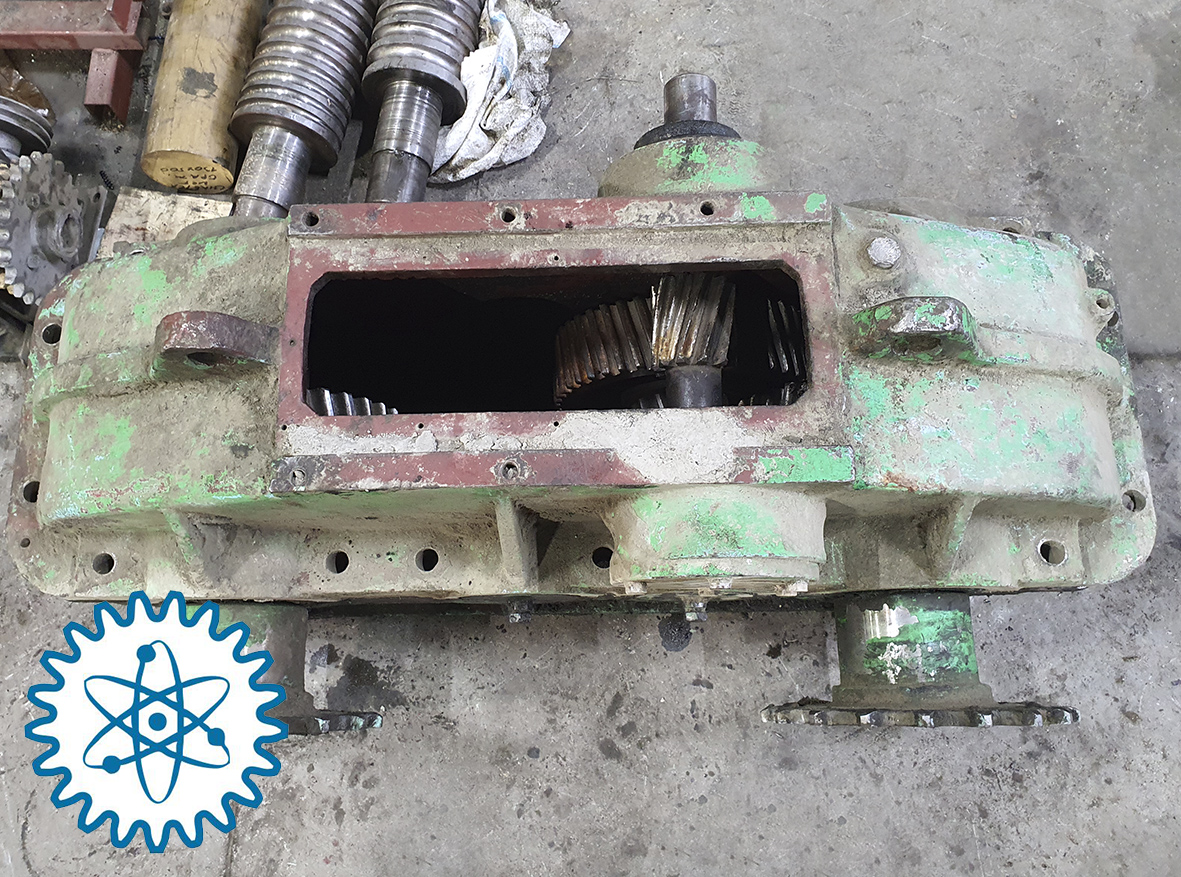

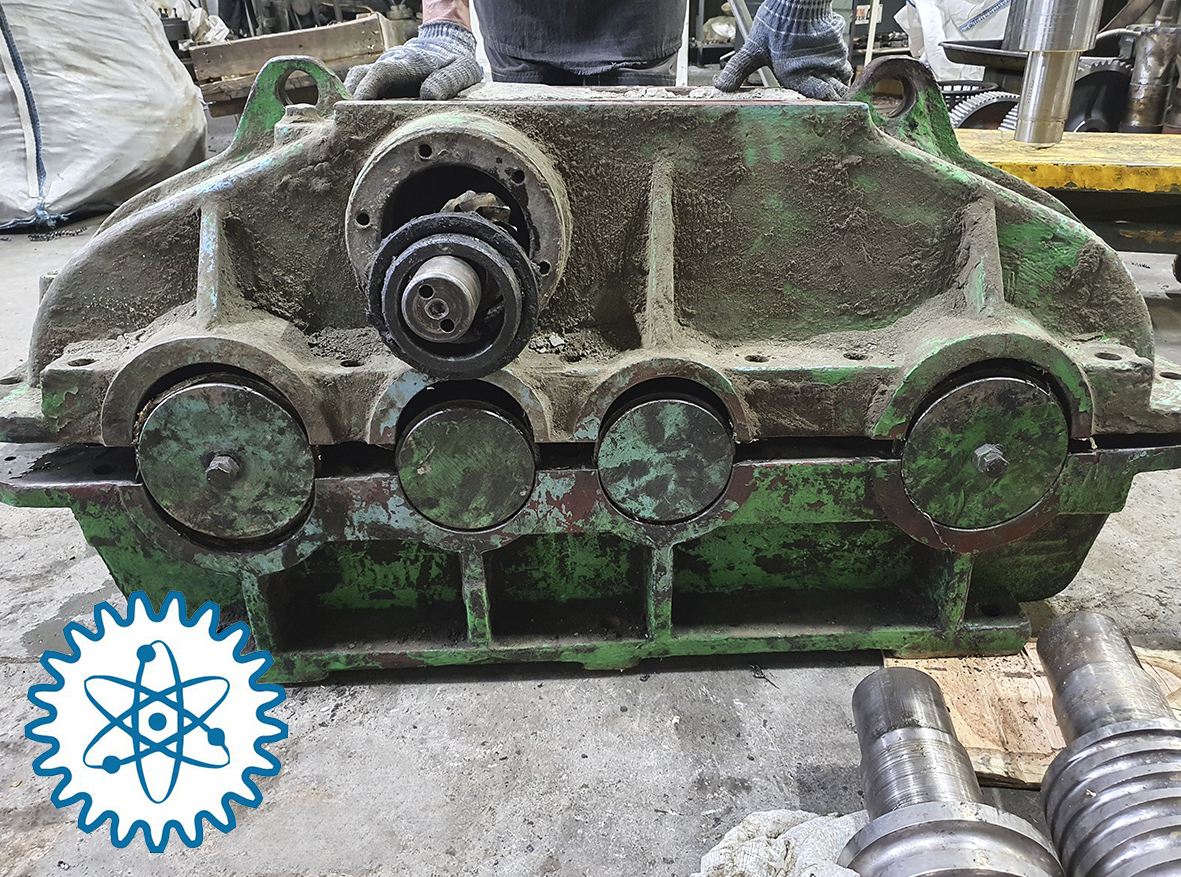

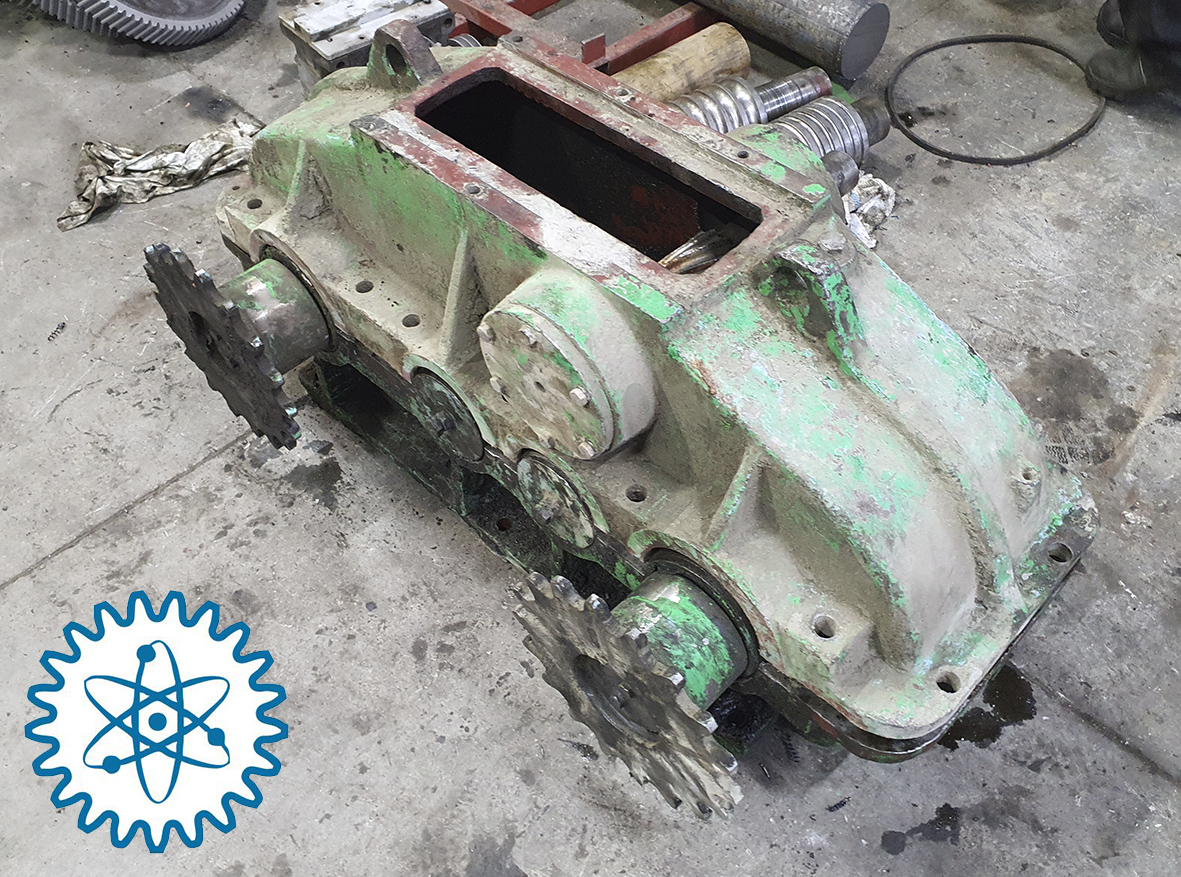

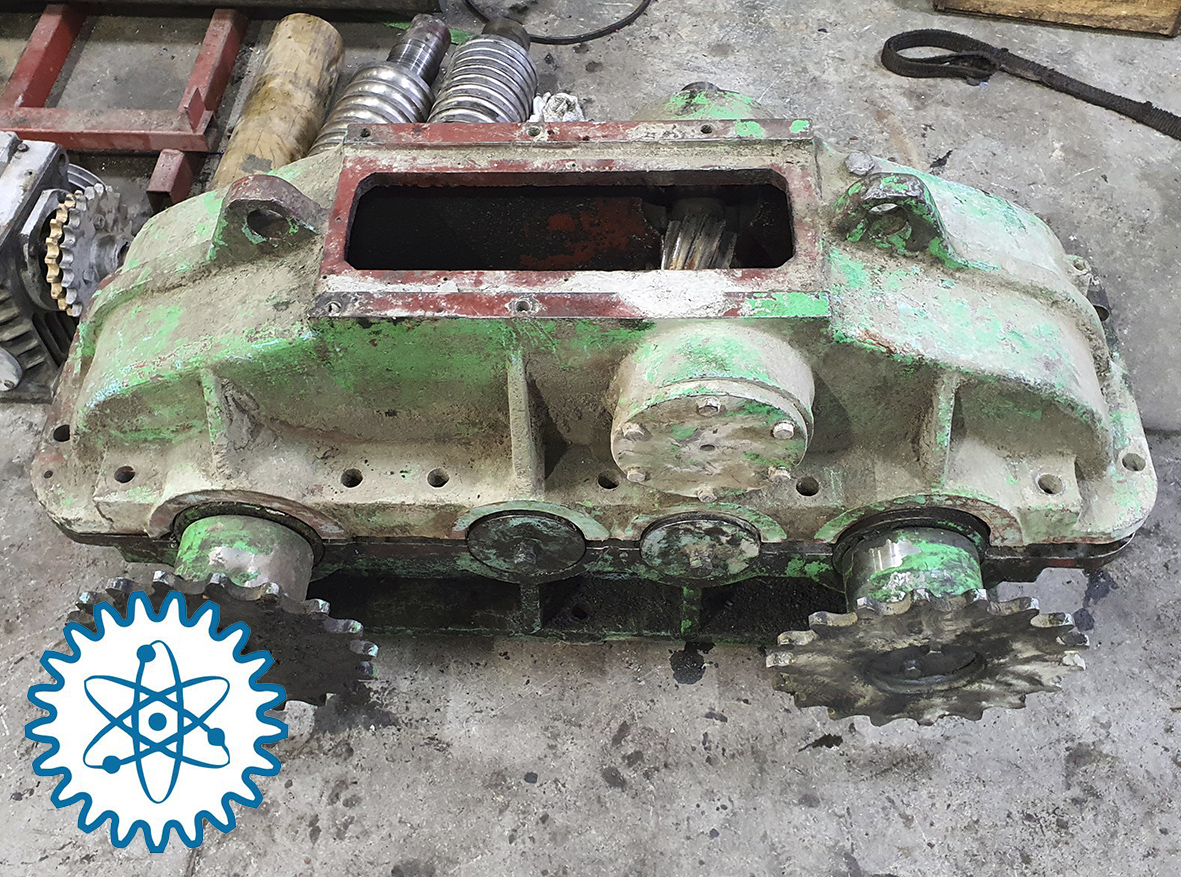

Редуктор был доставлен в цех в разобранном и некомплектном состоянии.

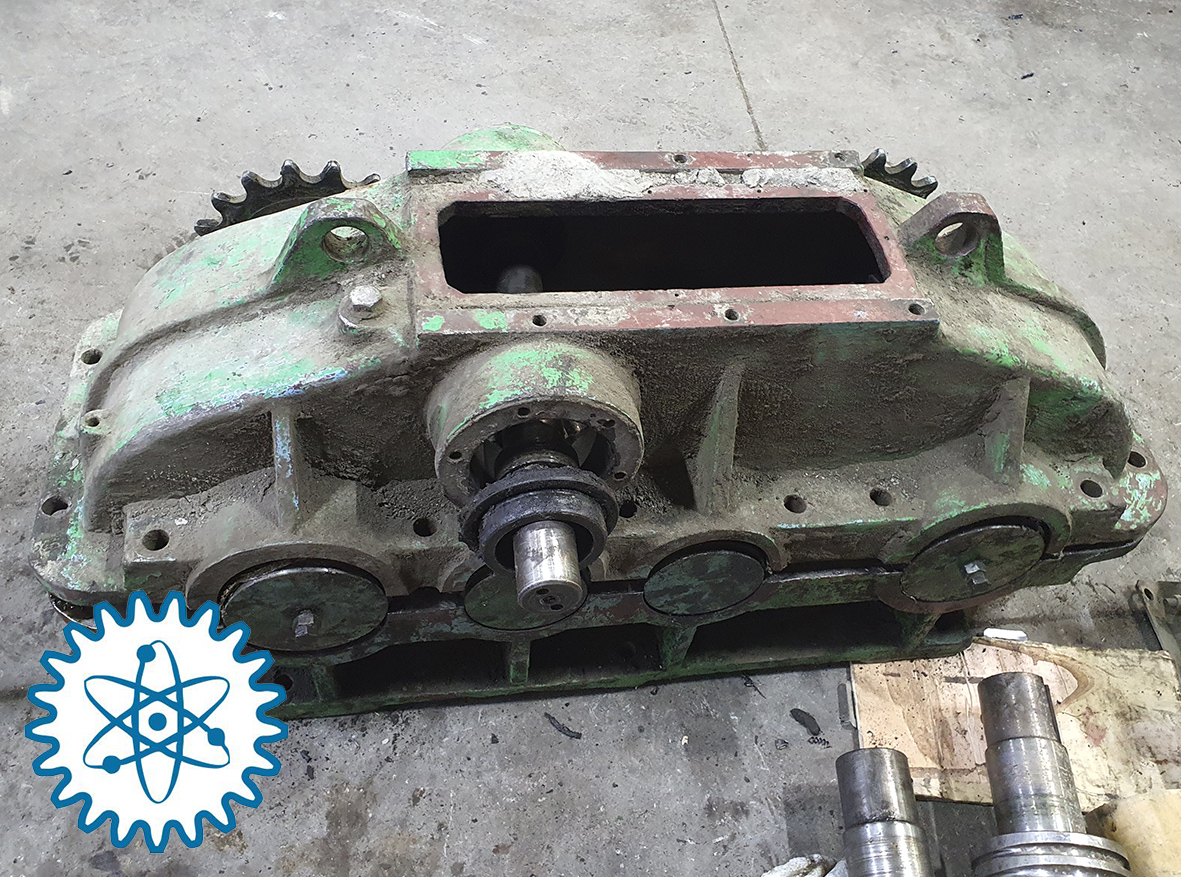

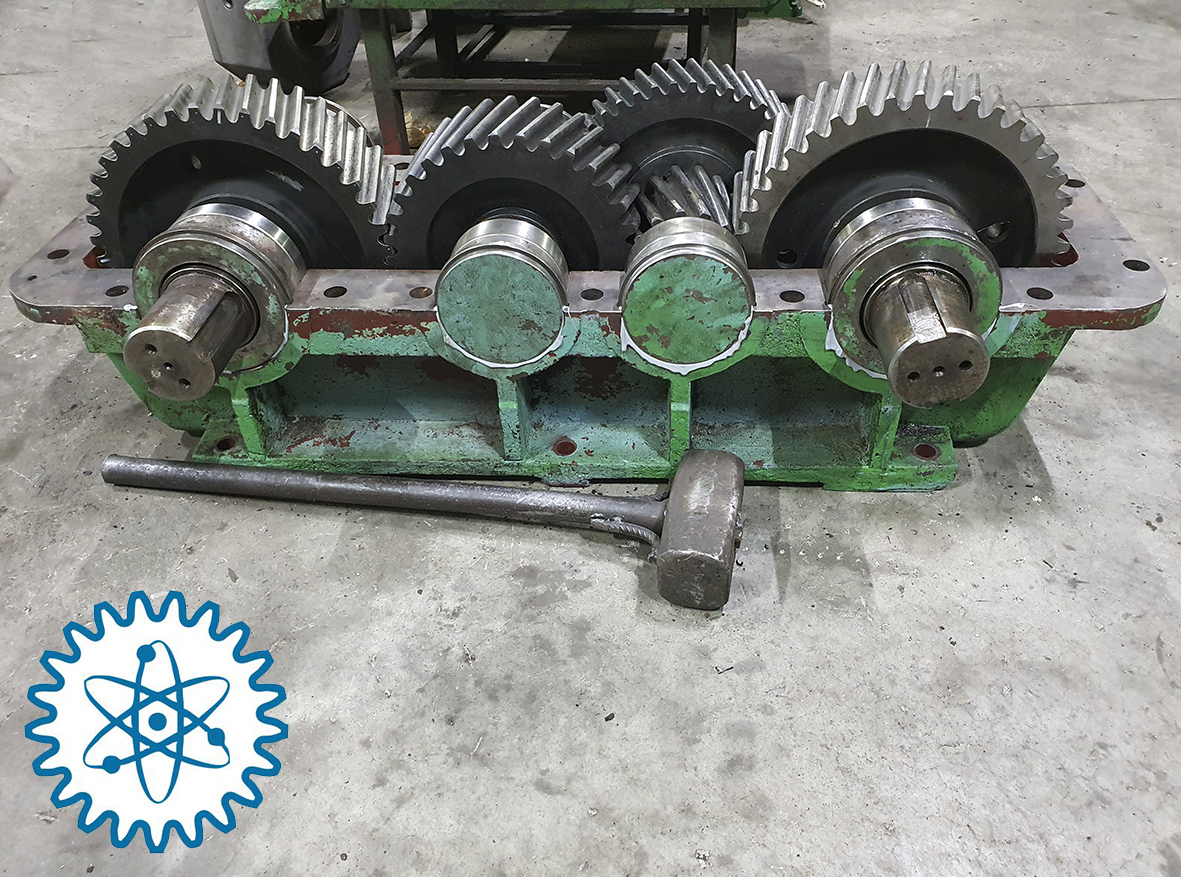

2. Полная разборка и мойка. Все оставшиеся компоненты были полностью разобраны. Детали прошли несколько этапов очистки: механическое удаление старой грязи, мойка в специальных растворах для удаления масляных отложений и, при необходимости, ультразвуковая очистка для точных элементов. Это превратило детали из сильного загрязнения, в чистые заготовки для дефектовки.

3. Детальная дефектовка и замеры. Каждая деталь (шестерни, валы, крышки, корпус) была осмотрена на предмет износа, трещин, сколов зубьев и коррозии. С помощью прецизионного измерительного инструмента (штангенциркули, микрометры, зубомеры) были сняты множества размеров: межосевые расстояния, модуль зубьев, диаметры валов, размеры шпоночных пазов и посадочных мест под подшипники. Особое внимание уделилось деформированным или утерянным деталям.

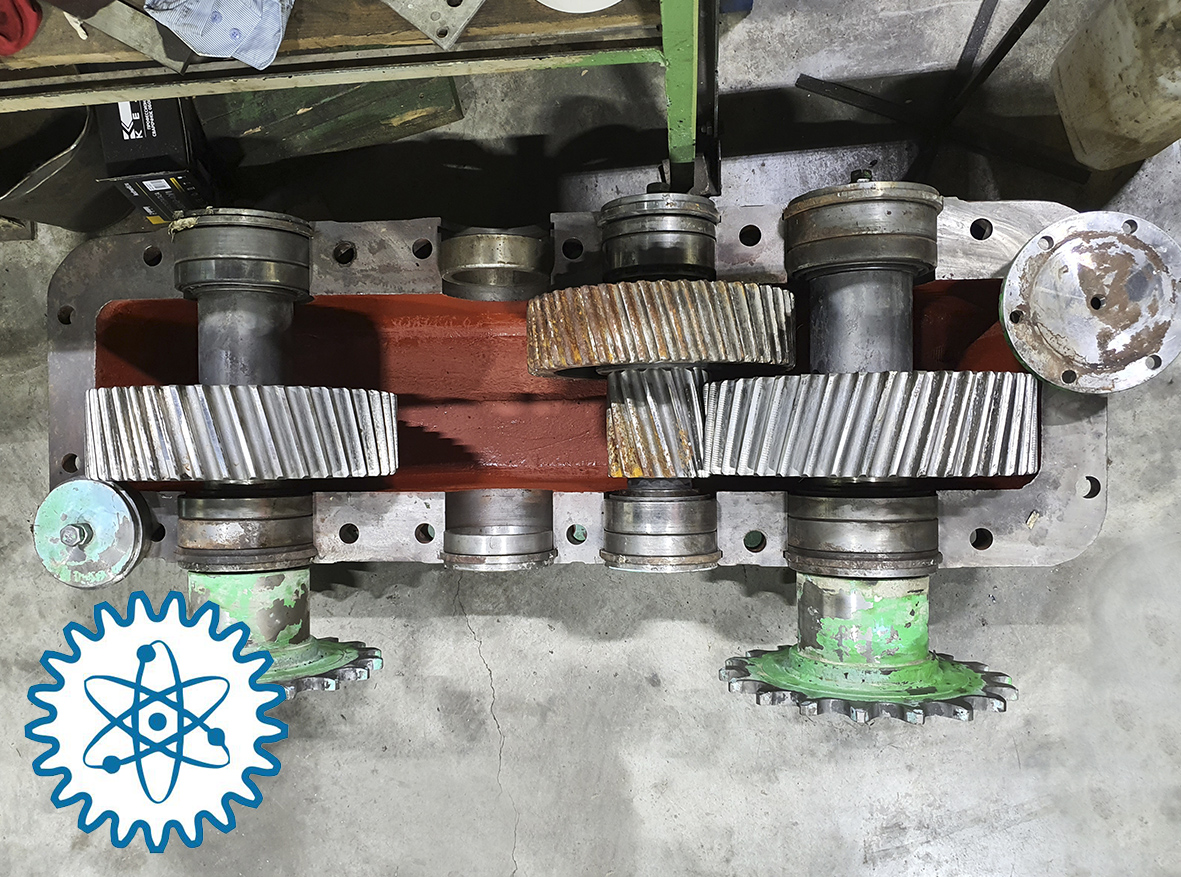

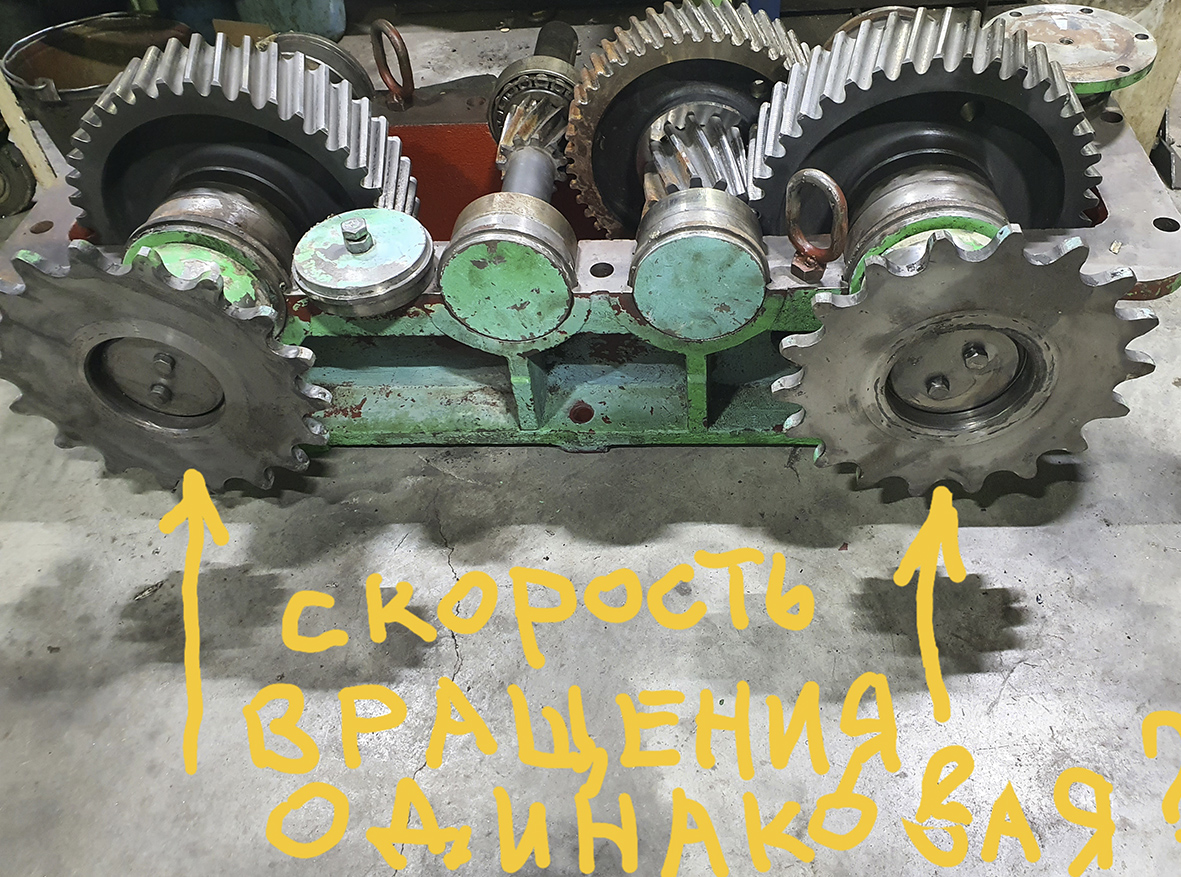

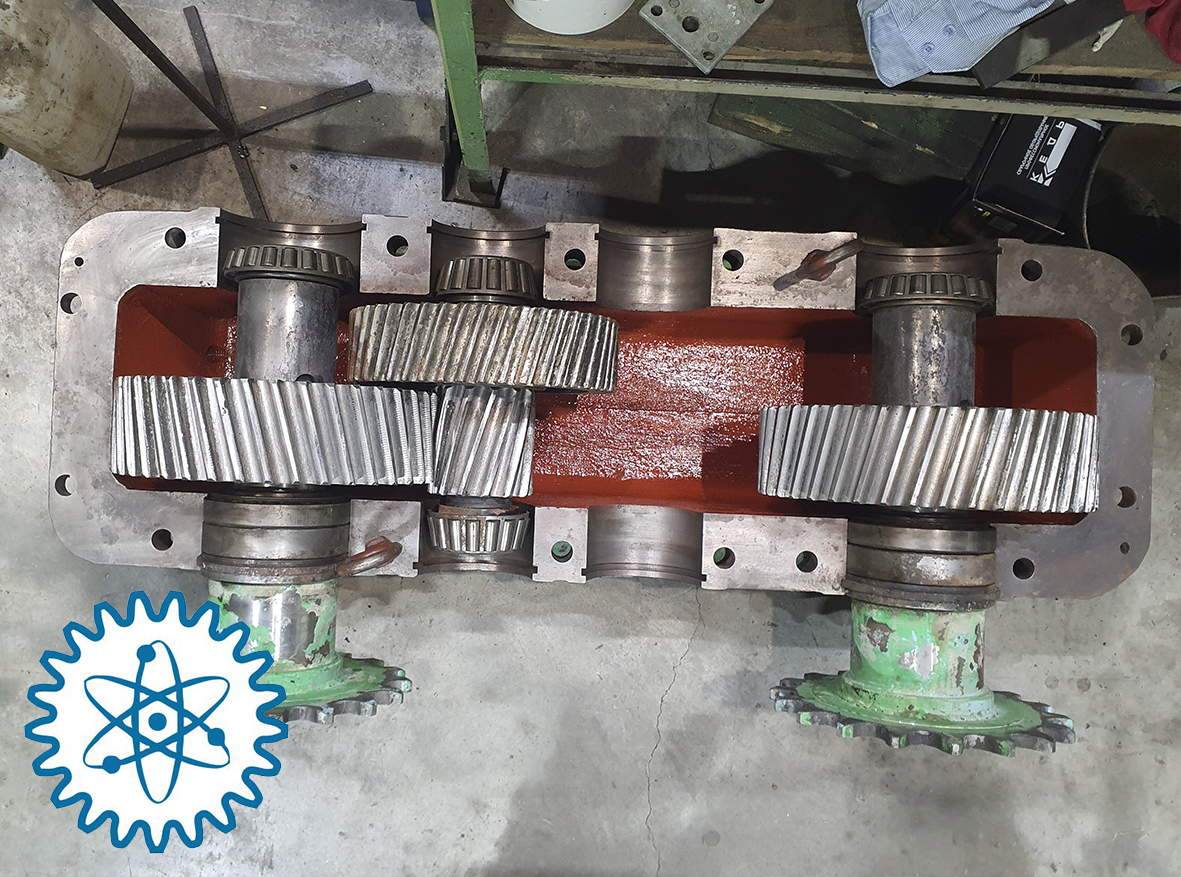

Промышленные редукторы (червячные, цилиндрические, конические) предназначены для изменения (редуцирования) скорости и крутящего момента от входного вала к выходному. Наличие двух выходных валов обычно подразумевает, что они имеют разную скорость. Это классическая конструкция, где с одного промежуточного вала приводятся разные шестерни, дающие на выходе разные частоты вращения для разных технологических целей.  Немецкий редуктор должен был работать с одинаковой скоростью. Для реализации одинаковой скорости требуется полное восстановление кинематической схемы - это сложная задача. Это не простая замена деталей, а серьезный инжиниринговый проект. Одинаковая скорость на двух выходных валах достигается только в том случае, если они получают вращение от одной и той же шестерни (промежуточного вала) через идентичные пары шестерен с одинаковым передаточным числом. Для реализации нам было необходимо посчитать зубья на всех сохранившихся шестернях. Определить, какие шестерни были утеряны или установлены неправильно во время предыдущего некорректного ремонта. Восстановить на бумаге полную кинематическую схему, которая обеспечивает равенство скоростей.

4. Обратный инжиниринг и разработка документации. На основе полученных замеров была восстановлена полная кинематическая и геометрическая схема редуктора. В AutoCADе создан комплект рабочих чертежей на все детали, включая утраченные.

5. Изготовление и восстановление деталей. По новым чертежам на собственном производстве были изготовлены недостающие элементы. Восстановительной механической обработке подверглись изношенные валы. Изготовлен полный комплект новых подшипников, соответствующих посадочным размерам.

6. Сборка и регулировка. Чистые и восстановленные детали, новые подшипники и уплотнения были собраны в правильной последовательности. Критически важным этапом была регулировка зацепления зубчатых колес (бокового зазора) и предварительного натяга подшипников для обеспечения плавного хода и долговечности.

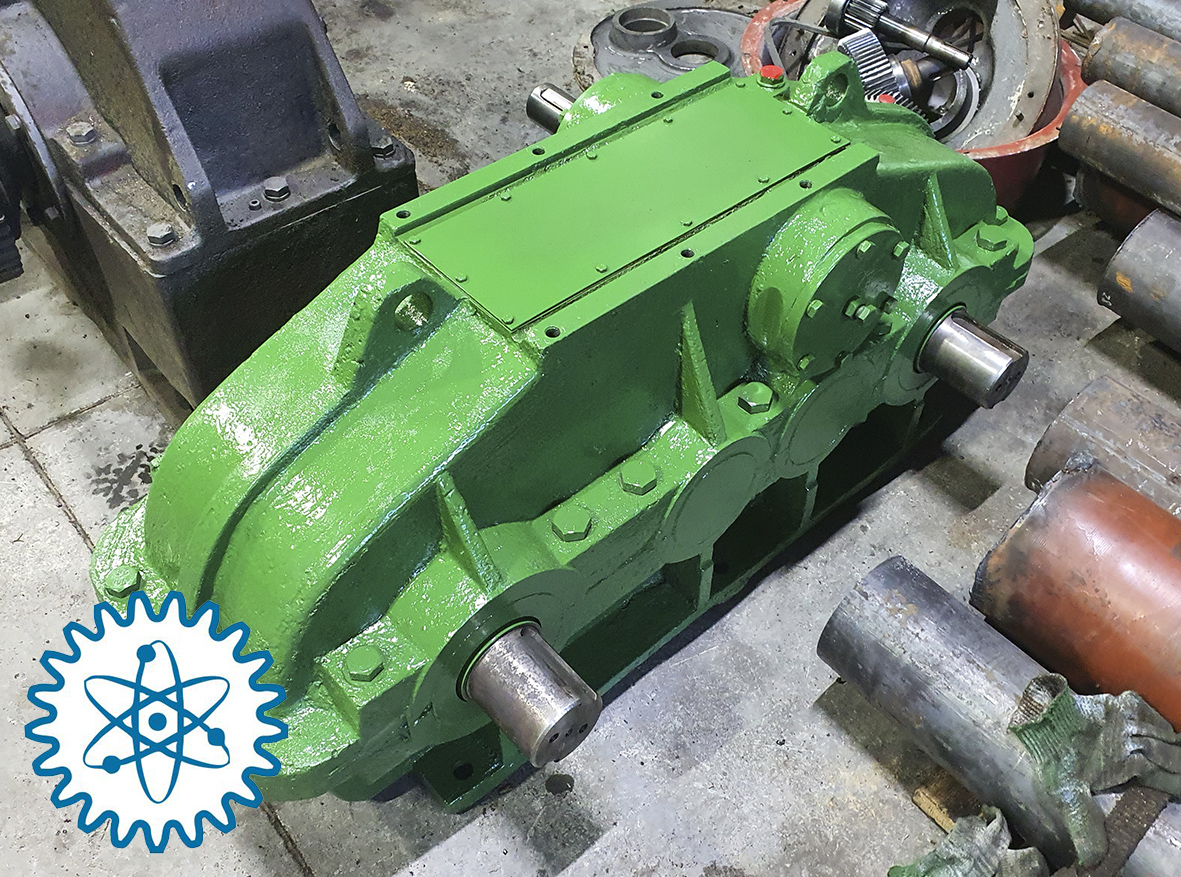

7. Испытания и покраска. Собранный редуктор был заправлен маслом и прошел обкатку на холостом ходу и под нагрузкой на испытательном стенде. Контролировались вибрация, шум, нагрев корпуса. Критически важно обеспечить одинаковое боковое зацепление (зазор) для обеих симметричных пар шестерен. После сборки необходимо провести стендовые испытания: замерять скорость вращения обоих валов (тахометром) под нагрузкой, чтобы убедиться в их синхронности. После успешных испытаний агрегат был окрашен в фирменный цвет.

8. Сдача заказчику. В результате ремонта немецкого редуктора нам удалось не просто вернуть его к жизни, а полностью восстановить его рабочие характеристики. Оборудование успешно запущено, а заказчик высоко оценил наш профессиональный подход к сложной задаче.
