Купить редуктор 1Ц2У 100 от 14 000р Продажа от 1 шт цена от производителя

1Ц2У-100   1Ц2У-125   1Ц2У-160   1Ц2У-200   1Ц2У-250

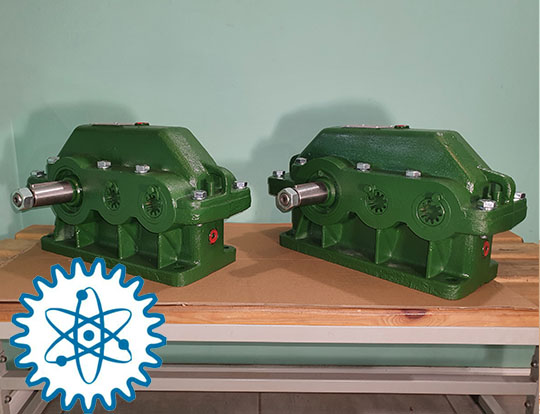

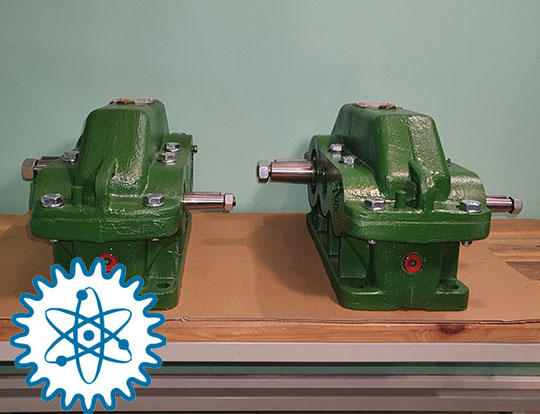

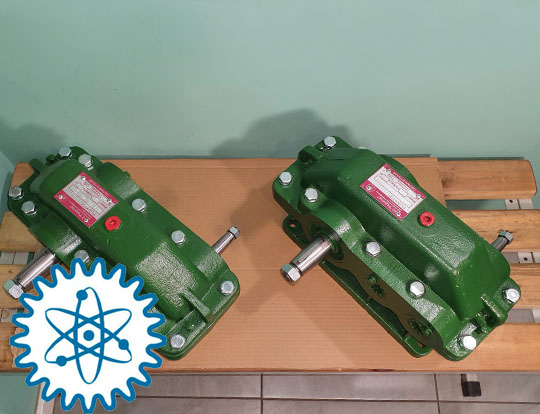

Редуктор цилиндрический горизонтальный двухступенчатый 1Ц2У-100 .

1Ц2У-100
редуктор 1Ц2У-100
редуктор 1Ц2У-100 цена

Обратится на завод самостоятельно ( продажа от 1 шт) :
Телефон для заказа:
+7 (343) 319-96-74.
Емайл для заказов:
3199674@mail.ru
Через сайт:
Задать вопрос через WhatsApp нажмите тут Задать вопрос через Viber нажмите тут
ЗАО "Редуктор" осуществляет производство и продажу редукторов серии Ц2У в розницу или оптом. Купить 1Ц2У 100 можно от 1 штуки цена от производителя. Доставка осуществляется по России и в страны СНГ. Купить редуктор 1ц2у 100 - Цена редуктора по запросу. Оставить заявку можно заполнив форму на сайте тут. Доставка по России в короткие сроки. Продукция в наличии на заводе г. Екатеринбург.


В наличии запчасти для Ц2У 100: корпус, крышка, вал,  шестерни, подшипник. Оказываем услуги по ремонту

Цена 1Ц2У-100 от 14 000р. до 17 000р.

Купить 1Ц2У-100

Окончательные цены согласовываются в зависимости от схемы сборки редукторов, а также от объёма и срочности заказа, формы оплаты и сроков оплаты. Гарантия на продукцию 2 года.

редуктор 1ц2у100 чертеж

Технические параметры Ц2У

Редуктор цилиндрический двухступенчатый горизонтальный 1Ц2У-100 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.

1. Назначение и устройство редуктор 1Ц2У:

 Редуктор 1Ц2У-100 выпускается в соответствии с ГОСТ Р 50891-96 и ТУ 2-056-243-86.

  Редуктор 1Ц2У-100 по конструктивному устройству представляет собой двухступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.

2. Пример записи условного обозначения:

1 - этап модернизации
Ц - цилиндрический
2 - двухступенчатый
У - узкий
межосевое расстояние тихоходной ступени (мм) ГОСТ 2185 номинальное передаточное отношение ГОСТ 25301 ГОСТ 20373 К-конический (ГОСТ 12081)
Ц-цилиндрический (ГОСТ 12080)
М-муфтовый
П-полый
ГОСТ 15150
1Ц2У 100 i вариант сборки вариант
исполнения валов
климатическое исполнение и категория размещения

Пример обозначения редуктора 1Ц2У- 100 - 40 - 21 -У3:

редуктор этапа модернизации (1), цилиндрический (Ц), двухступенчатый (2), узкий (У) с межосевым расстоянием тихоходной ступени 100 мм, номинальным передаточным отношением 40, вариантом сборки 21, коническими концами входного и выходного валов, климатическим исполнением У и категорией размещения 3.

3.Технические характеристики 1Ц2У:

1Ц2У-100 Номинальное передаточное отношение, i Номинальный крутящий момент на выходном валу, Нхм, при непрерывном(Н) режиме работы (ПВ=100%) Номинальный крутящий момент на выходном валу, Нхм, при работе в повторно- кратковременных режимах Номинальная радиальная консольная нагрузка,
приложенная в середине посадочной поверхности конца вала, Н
Масса,кг
быстроходного тихоходного

Тяжелый(Т) (ПВ 40%)

Средний(С) (ПВ 25%)

Легкий(Л) (ПВ 15%)

Непрерывный(Н)(ПВ 100%)

Тяжелый(Т)(ПВ 40%)

Средний(С)(ПВ 25%)

Легкий(Л)(ПВ 15%)

Непрерывный(Н)(ПВ 100%)

Тяжелый(Т)(ПВ 40%)

Средний(С)(ПВ 25%)

Легкий(Л)(ПВ 15%)

Чугун

Алюминий

8,0;10,0;12,5; 16,0;20,0;25,0; 31,5;40,0 315 315 500 4500 35 21

4.Примечания:

- возможно изготовление любых концов валов и сборок, под индивидуальный заказ.

- при реверсивном режиме работы, и в случае применения редуктора в механизмах повышенной ответственности, крутящий момент на выходном валу должен быть понижен на 30%.

- допускаемая радиальная нагрузка на входных и выходных валах в сборках с двуконцевым исполнением валов, должна быть уменьшена в два раза.

- значения допускаемых крутящих моментов и радиальных консольных нагрузок для редукторов с передаточными числами 8, 10, 12,5 при легком режиме работы (ПВ 15%), должны быть снижены на 20%.

- при эксплуатации редукторов в повторно-кратковременном режиме работы, без остановок свыше 30 минут, режим считать непрерывным.

- крутящий момент на тихоходном валу, в повторно-кратковременном режиме работы, должен быть понижен при числе пусков «а» в час, соответственно:

4 ≤ а ≤ 30 - на 16%;

30 ≤ а ≤ 120 - на 20%;

120 ≤ а ≤ 240 - на 30%.

- редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблице 1, и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок, не превысит 3×106 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени, должна составлять не более двух в час при непрерывном режиме работы. Допускаемая общая продолжительность времени перегрузок при этом, должна быть не более 14 ч.

Габаритные размеры 1Ц2У




Входной вал редуктора 1Ц2У-100        Выходной вал редуктора 1Ц2У-100



Варианты сборки редуктор 1Ц2У:

запчасти редуктора 1Ц2У100

Где и как купить редуктор 1Ц2У-100?


Оформить заказ или ознакомится со стоимостью можно следующими способами
в ЗАО "РЕДУКТОР":

Запчасти редуктора 1Ц2У-100 в наличии шестерня, зубчатое колесо, вал, корпус и т.д. Можем изготовить деталь по образцу.

Задать вопрос можно написать на наш e-mail: 3199674@mail.ru !
