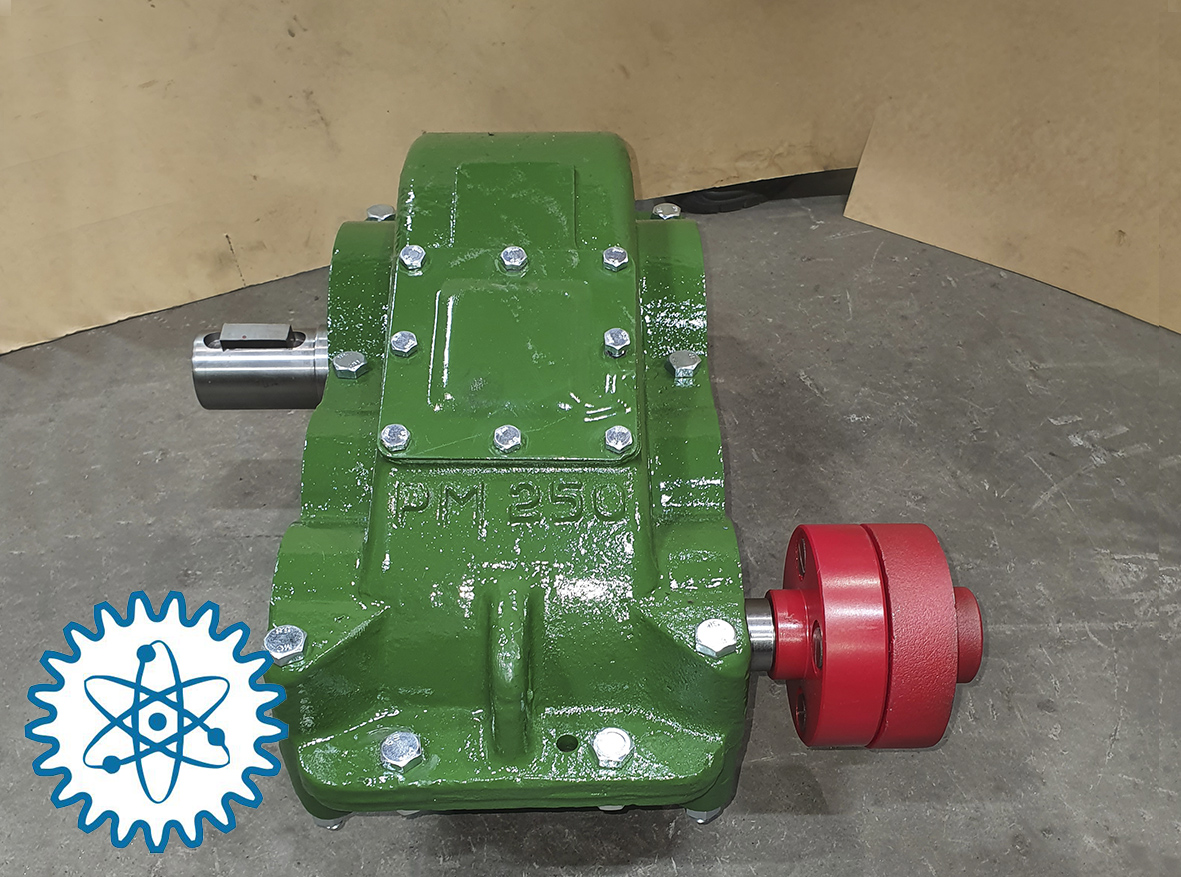

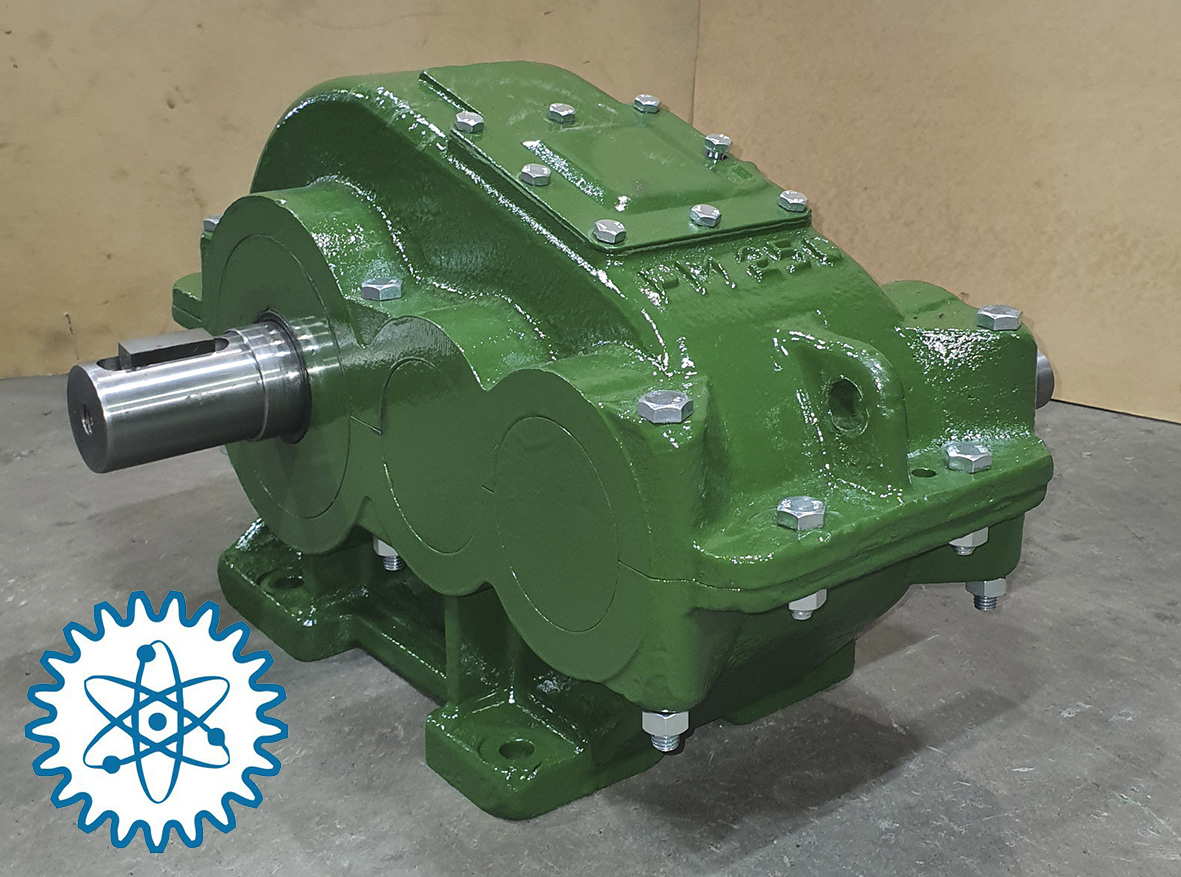

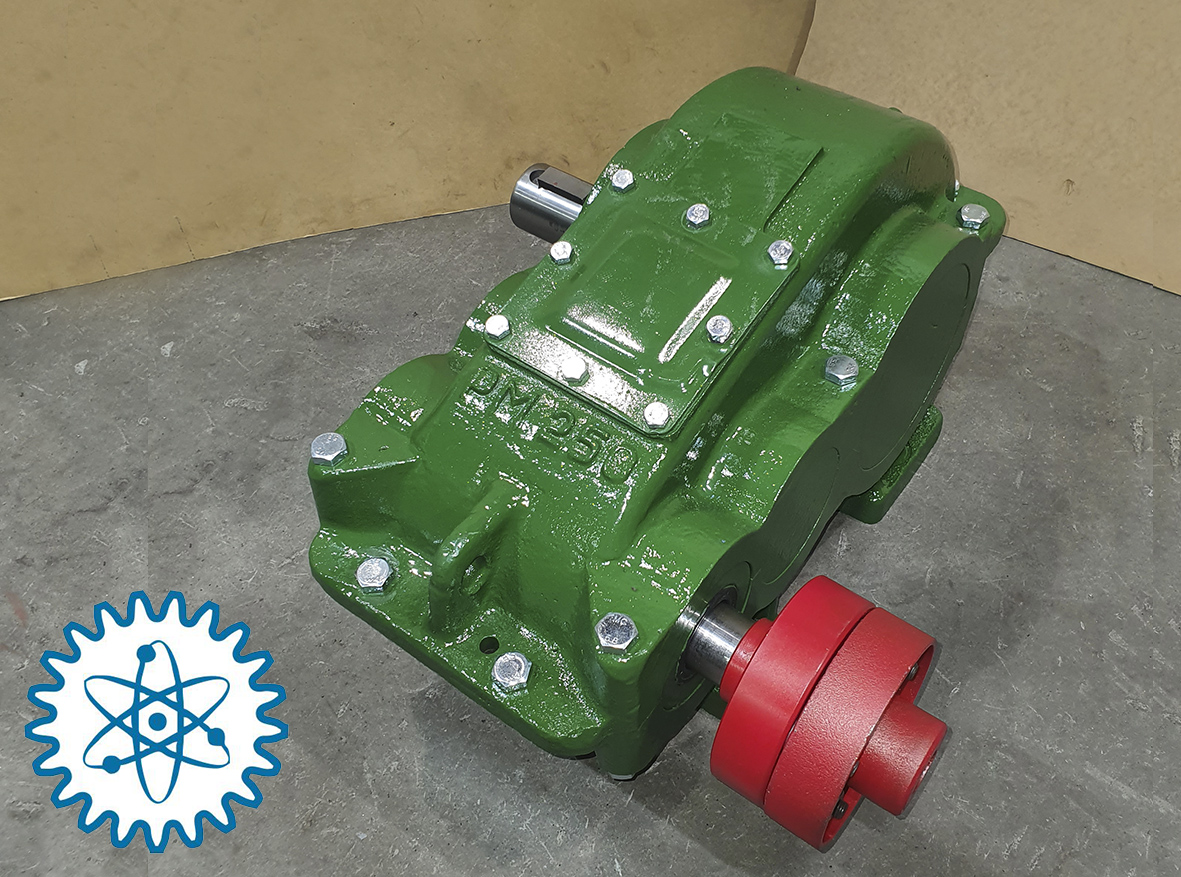

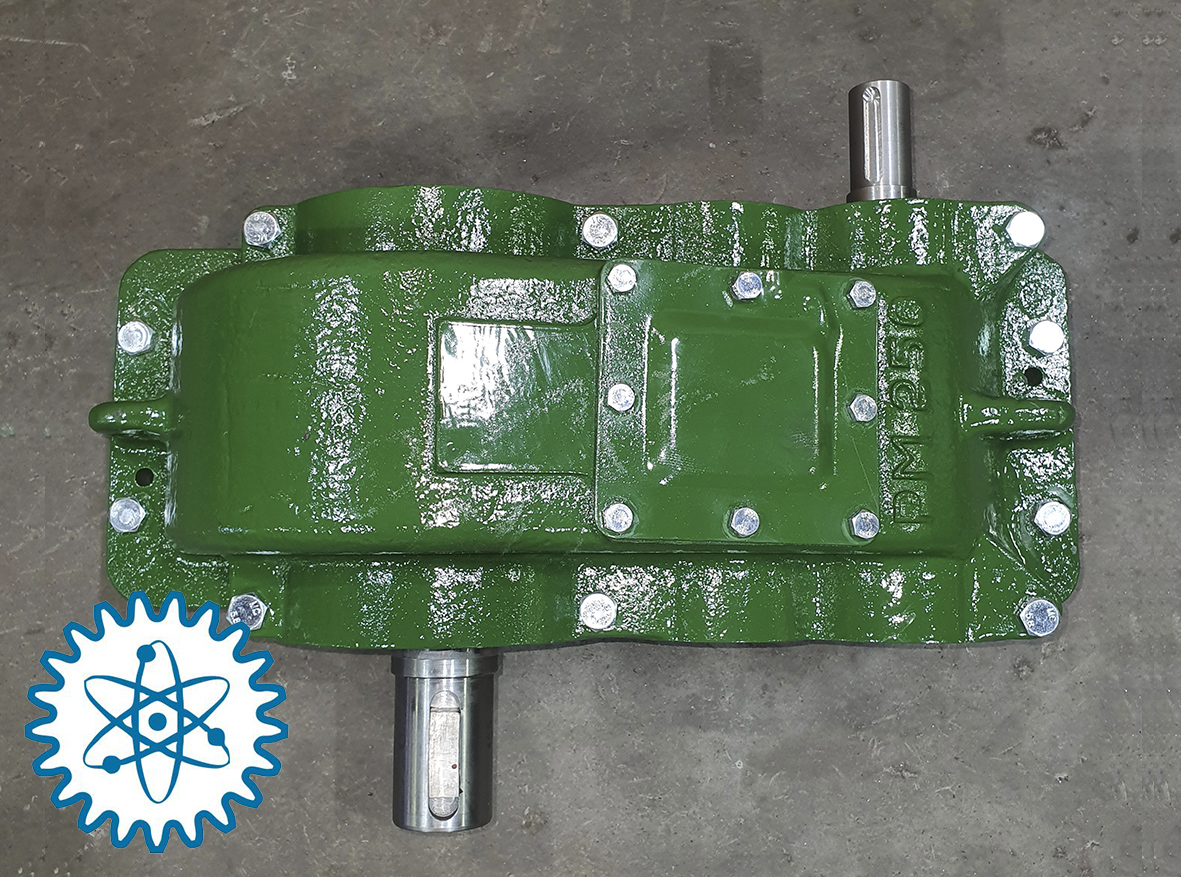

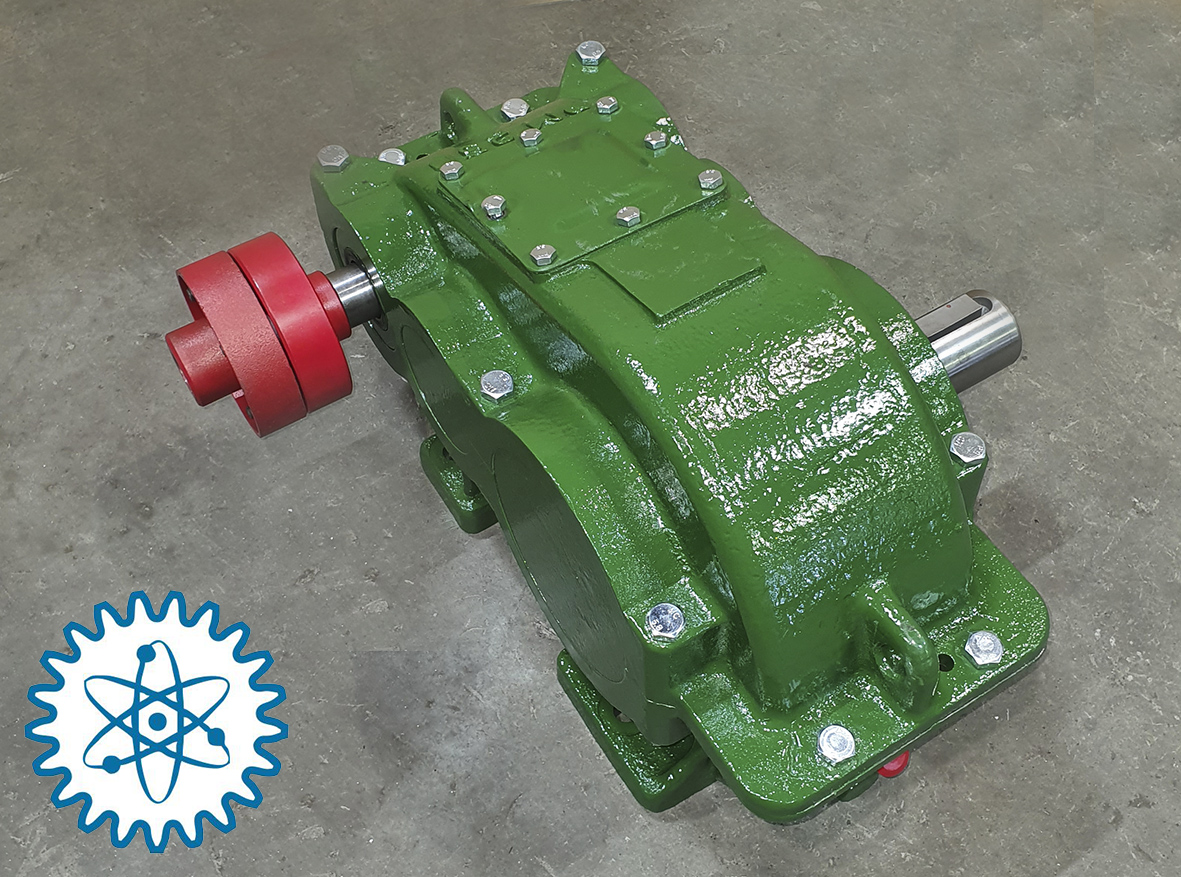

Редуктор цилиндрический горизонтальный двухступенчатый РМ-250.
Обратится на завод самостоятельно ( продажа от 1 шт РМ-250) : Телефон для заказа: +7 (343) 319-96-74. | Емайл для заказов:
3199674@mail.ru | Через сайт: |
ЗАО "Редуктор" осуществляет производство и продажу редукторов серии РМ в розницу или оптом. Купить РМ-250 можно от 1 штуки цена от производителя. Доставка осуществляется по России и в страны СНГ. Купить редуктор РМ 250 - Цена редуктора по запросу. Оставить заявку можно заполнив форму на сайте тут. Доставка по России в короткие сроки. Продукция в наличии на заводе г. Екатеринбург.
В наличии запчасти для РМ-250: корпус, крышка, вал, шестерни, подшипник. Оказываем услуги по ремонту.
Производство, продажа, ремонт РМ250 с доставкой по РФ
 |
1. Назначение и устройство редуктора РМ-250:
Редуктор цилиндрический двухступенчатый горизонтальный РМ-250 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.
Редуктор РМ-250 выпускается в соответствии с ГОСТ Р 50891-9.

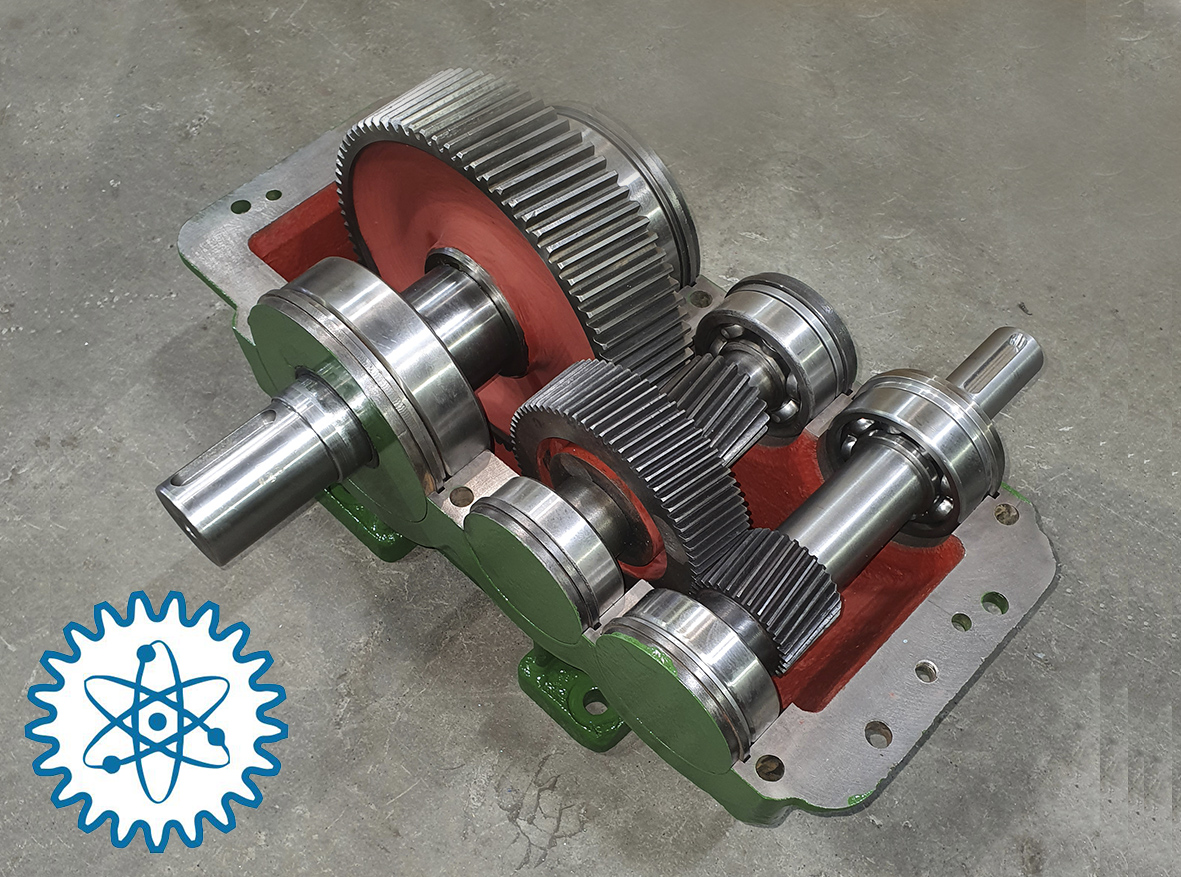

Редуктор РМ-250 по конструктивному устройству представляет собой двухступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.
|
РМ-2502. Условия применения редуктора РМ-250:
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в непрерывном режиме или повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
3. Пример записи условного обозначения редуктора РМ:
Р - редуктор
М - механический
|
суммарное межосевое расстояние ступеней(мм) ГОСТ 2185 |
номинальное передаточное отношение ГОСТ 25301 |
ГОСТ 20373 |
К-конический (ГОСТ 12081)
Ц-цилиндрический (ГОСТ 12080)
М-муфтовый
П-полый |
ГОСТ 15150 |
| РМ |
250 |
i |
вариант сборки |
вариант
исполнения валов |
климатическое исполнение и категория размещения |
Пример обозначения редуктора РМ-250-40–21К/Ц-У3:
редуктор механический (РМ), с суммарным межосевым расстоянием ступеней 250 мм, номинальным передаточным отношением 40, вариантом сборки 21, коническим (К) входного и цилиндрическим (Ц) выходного концами валов, климатическим исполнением У и категорией размещения 3.
Пример обозначения редуктора РМ-250-31,5-21Ц/М-У1:
редуктор механический (РМ), с суммарным межосевым расстоянием ступеней 250 мм, номинальным передаточным отношением 31,5, вариантом сборки 21, цилиндрическим (Ц) входным и муфтовым (М) выходным валами, климатическим исполнением У и категорией размещения 1.
4.Технические характеристики редуктора РМ-250:
Номинальный крутящий момент в зависимости от режима работы, при нереверсивном режиме работы:
| Типоразмер |
РМ-250 |
| Номинальное передаточное отношение, i |
50,0 | 40,0 | 31,5 | 22,4 |
20,0 | 16,0 | 12,5 | 10,0 |
8,0 |
| Номинальный крутящий момент на тихоходном валу, Т, Н×м |
Ном. част. вращ. быстроход. вала, с-1(об/мин) |
10
(600) |
Особо легкий |
1779 | 1791 | 1756 | 1747 |
1729 | 1655 | 1650 | 1549 |
1389 |
| ПВ 15% |
928 | 895 | 903 | 929 |
946 | 903 | 865 | 791 |
734 |
| ПВ 25% |
773 | 768 | 802 | 818 |
816 | 777 | 745 | 692 |
642 |
| ПВ 40% |
657 | 640 | 702 | 706 |
685 | 652 | 624 | 593 |
550 |
| ПВ 100% |
271 | 256 | 276 | 279 |
277 | 301 | 302 | 297 |
288 |
12,5
(750) |
Особо легкий |
1795 | 1792 | 1724 | 1693 |
1723 | 1628 | 1610 | 1492 |
1323 |
| ПВ 15% |
928 | 870 | 882 | 921 |
940 | 804 | 741 | 726 |
651 |
| ПВ 25% |
805 | 768 | 762 | 802 |
809 | 704 | 644 | 634 |
567 |
| ПВ 40% |
681 | 666 | 642 | 683 |
679 | 603 | 547 | 528 |
473 |
| ПВ 100% |
248 | 256 | 281 | 267 |
261 | 281 | 290 | 290 |
294 |
16,6
(1000) |
Особо легкий |
1670 | 1766 | 1716 | 1672 |
1705 | 1590 | 1549 | 1406 |
1240 |
| ПВ 15% |
835 | 922 | 783 | 803 |
784 | 690 | 666 | 614 |
537 |
| ПВ 25% |
742 | 806 | 692 | 691 |
686 | 600 | 581 | 535 |
466 |
| ПВ 40% |
650 | 691 | 602 | 647 |
588 | 510 | 496 | 455 |
395 |
| ПВ 100% |
255 | 250 | 271 | 268 |
274 | 300 | 290 | 297 |
296 |
20,83
(1250) |
Особо легкий |
1781 | 1781 | 1711 | 1638 |
1664 | 1560 | 1474 | 1311 |
1147 |
| ПВ 15% |
816 | 798 | 723 | 712 |
722 | 624 | 592 | 514 |
466 |
| ПВ 25% |
705 | 706 | 627 | 623 |
628 | 540 | 514 | 450 |
403 |
| ПВ 40% |
594 | 614 | 530 | 534 |
534 | 456 | 437 | 387 |
340 |
| ПВ 100% |
260 | 246 | 265 | 267 |
267 | 288 | 301 | 292 |
296 |
25
(1500) |
Особо легкий |
1761 | 1741 | 1688 | 1624 |
1598 | 1530 | 1401 | 1241 |
1056 |
| ПВ 15% |
742 | 742 | 623 | 641 |
668 | 550 | 559 | 462 |
400 |
| ПВ 25% |
649 | 640 | 543 | 551 |
576 | 480 | 446 | 403 |
348 |
| ПВ 40% |
556 | 538 | 462 | 462 |
485 | 410 | 381 | 343 |
296 |
| ПВ 100% |
247 | 243 | 271 | 268 |
262 | 300 | 308 | 297 |
291 |
| Масса, кг, не более |
85 |
Кратковременные допустимые крутящие моменты для редуктора РМ250, в зависимости от передаточного числа:
| Ном. частота вращения быстроходного вала, с-1 (об/мин) |
Кратковременный допустимый крутящий момент, Hм, при передаточном числе |
| 50,0 | 40,0 | 31,5 | 22,4 | 20,0 | 16,0 | 12,5 | 10,0 | 8,0 |
| РМ-250 |
|---|
| 10,0(600) |
3400 | 3400 | 3300 |
3300 | 3300 | 3100 |
3100 | 2900 | 2600 |
|---|
| 12,5(750) |
3400 | 3400 | 3300 |
3200 | 3200 | 3100 |
3000 | 2800 | 2500 |
|---|
| 16,6(1000) |
3400 | 3400 | 3200 |
3200 | 3200 | 3000 |
2900 | 2600 | 2300 |
|---|
| 20,8(1250) |
3400 | 3300 | 3200 |
3100 | 3100 | 3000 |
2700 | 2500 | 2200 |
|---|
| 25,0(1500) |
3400 | 3300 | 3200 |
3100 | 3100 | 2900 |
2600 | 2300 | 2000 |
|---|
Максимально допустимые консольные нагрузки, в зависимости от частоты вращения быстроходного вала:
| Номинальная частота вращения быстроходного вала, об/мин |
РМ-250 |
| РБмакс | РТмакс | РMмакс |
|---|
| 600 |
3,1 | 24,0 | 19,1 |
|---|
| 750 |
2,9 | 22,0 | 17,6 |
|---|
| 1000 |
2,6 | 20,5 | 16,0 |
|---|
| 1250 |
2,4 | 19,0 | 15,0 |
|---|
| 1500 |
2,4 | 18,5 | 14,2 |
|---|
где:
РБмакс - на быстроходном валу, кН;
РТмакс - на тихоходном валу, кН;
РMмакс - на муфтовом валу, кН.
5.Примечания для производства РМ-250:
- возможно изготовление любых концов валов и сборок, под индивидуальный заказ.
- при реверсивном режиме работы, и в случае применения редуктора в механизмах повышенной ответственности, крутящий момент на выходном валу должен быть понижен на 25%.
- допускаемая радиальная нагрузка на входных и выходных валах в сборках с двуконцевым исполнением валов, должна быть уменьшена в два раза.
- при применении редуктора с концом тихоходного вала в виде части зубчатой муфты допустимые консольные нагрузки могут быть повышены на 20%.
- при эксплуатации редукторов в повторно-кратковременном режиме работы, без остановок свыше 30 минут, режим считать непрерывным.
Габаритные размеры редуктора РМ-250
Входной вал редуктора РМ-250 Выходной вал редуктора РМ-250

Варианты сборки редуктора РМ-250:
|
